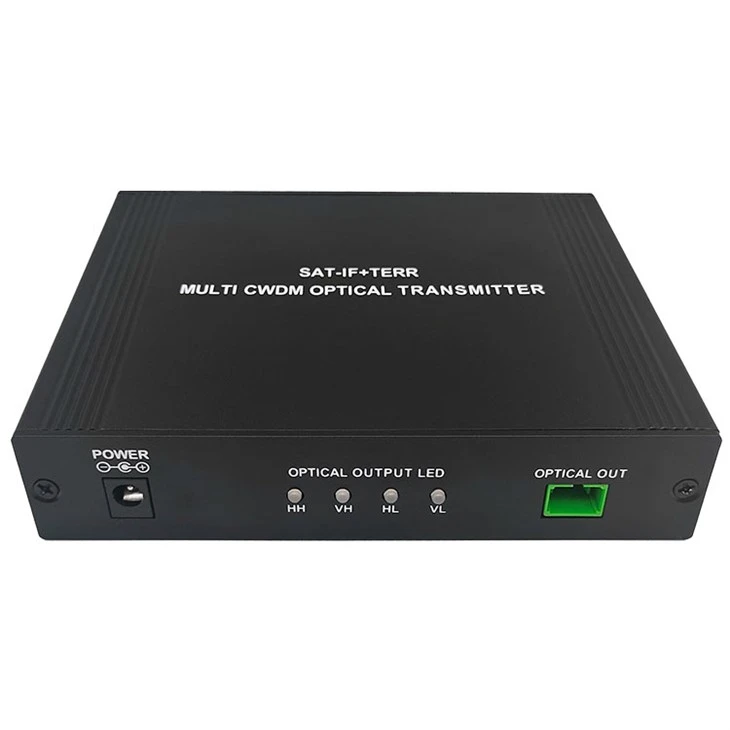

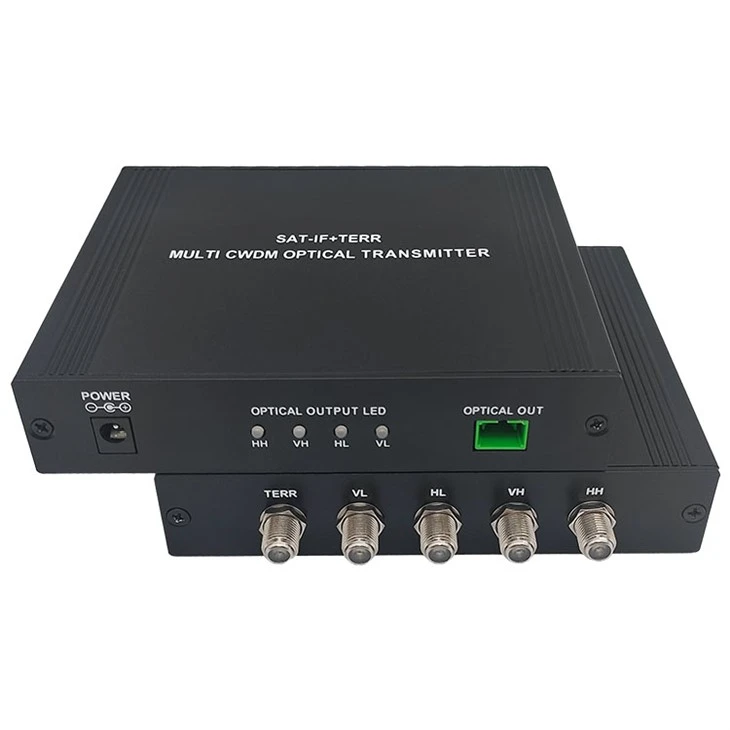

Trasmettitur ottikuhuwa komponent ewlieni ta 'sistemi ta' komunikazzjoni ottika, responsabbli għall-konverżjoni ta 'sinjali elettriċi f'sinjali ottiċi u jittrażmettihom permezz ta' fibri ottiċi.
Karatteristiċi
- Iddisinjat għal sistema ottika bis-satellita
- Firxa wiesgħa ta 'frekwenza operattiva: 45-2150MHz
- Linearità eċċellenti u flatness
- L-użu ta' 1-fibra b'modalità waħda qalba telf ta' ritorn għoli
- Bl-użu ta 'apparat attiv amplifikatur GaAs
- Teknoloġija ta 'ħoss ultra baxx
- Ibni-f'CWDM, bl-użu ta' laser pakkett żgħir koassjali DFB
- Outputs 13/18V,0/22KHz għal xogħol LNB
- Distribuzzjoni sa 32 nodu ottiku
Speċifikazzjoni
|
Parametru ottiku |
TERR+SAT-IF Parametru |
||
|
Telf ta' Ritorn Ottiku |
Iktar minn jew ugwali għal 45 |
Medda ta' Frekwenzi |
45 ~ 2150MHz |
|
Output Enerġija Ottika |
4x+3dBm |
Flatness |
±1.5 |
|
Konnettur ottiku |
SC/APC |
Livell ta' Output (AGC) |
Akbar minn jew ugwali għal 80±5@TERR Akbar minn jew ugwali għal 78±10@SAT-IF |
|
Tul ta' Mewġ Ottiku tal-Ħruġ (nm) |
1510-1570 |
C/R |
Iktar minn jew ugwali għal 52 |
|
Parametru ieħor |
CSO |
Iktar minn jew ugwali għal 65 |
|
|
Konnettur RF |
F-mara |
CTB |
Iktar minn jew ugwali għal 62 |
|
Provvista tal-Enerġija |
DC-24V |
Telf ta' Ritorn |
Iktar minn jew ugwali għal 12 |
|
Konsum tal-Enerġija (W) |
<6 |
Preċiżjoni 22KHz |
22±4 |
|
Dimensjonijiet (mm) |
143x110x28.8 |
LNB Provvista ta' enerġija |
13/18 |
