Introduzzjoni:
Riċevitur ottiku huwa għat-televiżjoni diġitali, fibra għad-dar . Din il-magna tadotta t-tubu ta 'riċeviment ottiku ta' sensittività għolja . integrazzjoni ta 'applikazzjoni flessibbli, applikazzjoni tal-fibra għan-netwerk tad-dar .
Huwa built-in CWDM, adattat għal sistema ta 'mewġ triplu b'fibra waħda, wavelength operattiv CATV 1550nm, jgħaddi tul ta' mewġa 1270/1310/1490 / 1577NM, jista 'jikkonnettja b'mod konvenjenti l-onu ta' Epon, gpon {. xg (s) pon
- Distanza ta 'trasmissjoni sa 20km
- Ħoss żejjed baxx
- Dinamika wiesgħa li tirċievi firxa tal-qawwa ottika: ġewwa pin =-16, mer akbar minn jew daqs 36dB
- Applikabbli XG (S) PON, GPON, EPON, Kompatibbli ma 'kwalunkwe Teknoloġija FTTX PON
- Jista 'jiffranka numru kbir ta' riżorsi ta 'enerġija ottika, tnaqqas ħafna l-ispiża tal-konfigurazzjoni tan-netwerk
- Fi 47 ~ 1000MHz bandwidth, kollha b'karatteristika ta 'flatness eċċellenti (FL inqas minn jew daqs ± 1db)
- Każ tal-metall, joffri salvagwardja għal apparati sensittivi optoelettroniċi
- Livell ta 'ħruġ għoli, jista' jintuża minn ħafna utenti
- Konsum ta 'enerġija baxxa, prestazzjoni għolja, prestazzjoni ta' spiża għolja
- 6KV Protezzjoni tal-mewġ fuq il-portijiet kollha
- Appoġġ 4 RF Out Max
Speċifikazzjoni
|
Tul tal-mewġa CATV |
1550 ± 10nm |
Reżistenza RF tal-ħruġ |
75Ω |
|
|
Tul tal-mewġ tal-pon |
1270/1310/1490 / 1577NM |
Telf ta 'ritorn tal-ħruġ |
Inqas minn jew daqs 14db |
|
|
Qawwa tal-input ottiku |
-18-+2 dbm |
Telf ta 'ritorn ottiku |
Akbar minn jew daqs 55db |
-9 DBM Power Optical Input, 60 PAL Channel |
|
Firxa Ottika AGC |
-12--2 dbm |
C / CSO |
Akbar minn jew daqs 55db |
|
|
Port ta 'input ottiku CATV |
SC / APC |
C / ctb |
Akbar minn jew daqs 55db |
|
|
Pon ottiku jirrifletti l-port |
SC / PC |
Mer |
Akbar minn jew daqs 31db |
-15 DBM Power Optical Input |
|
Konnettur RF |
Imperial F Tip |
Vultaġġ tad-dħul |
+12V |
|
|
Frekwenza |
47-1000 MHz |
Dissipazzjoni tal-qawwa |
Inqas minn jew daqs 2w |
|
|
Flatness |
Inqas minn jew daqs ± 1.25db |
Temperatura |
-10-+50 grad |
|
|
Livell ta 'ħruġ RF (fil-firxa AGC) |
Akbar minn jew daqs 80dbuv |
Dimensjoni |
73 × 60 × 23 (L × W × H) mm |
|
Listi tal-mudelli
|
Mudell |
Tgħaddi tul ta 'mewġa |
Irrifletti t-tul tal-mewġa |
Pass Interface |
Interface RF Out |
Dc-in |
|

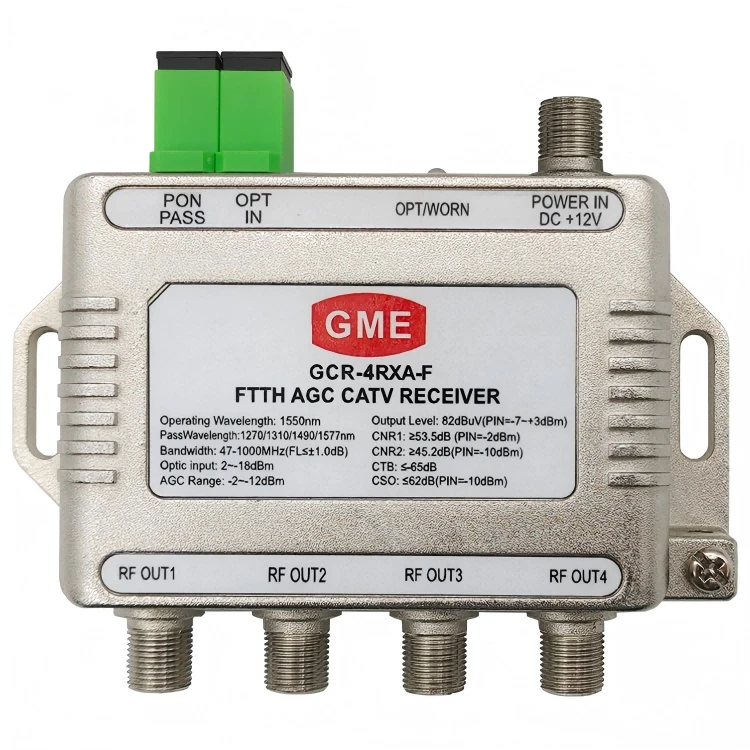

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
4 |
F-femminili: 12V 300mA |
|

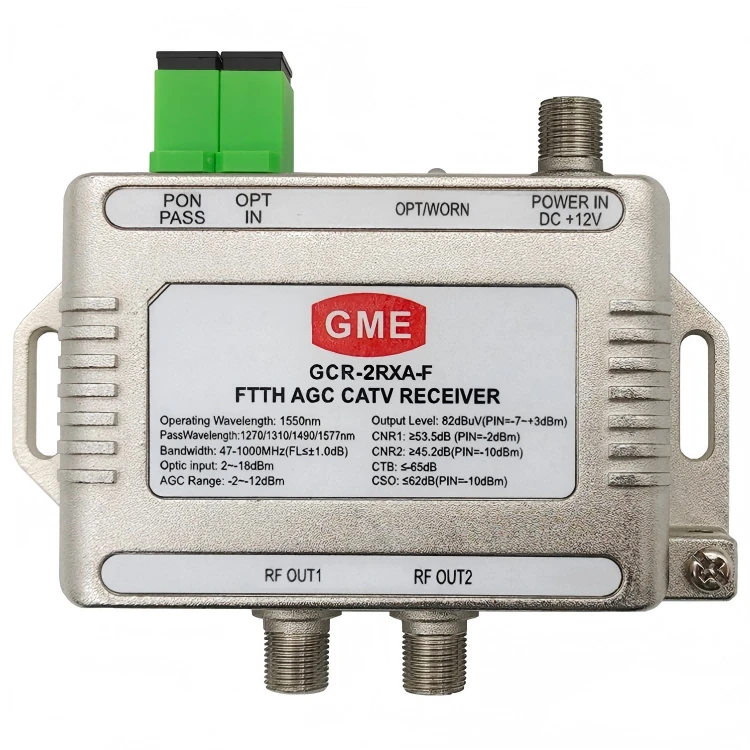

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
2 |
F-femminili: 12V 300mA |
|

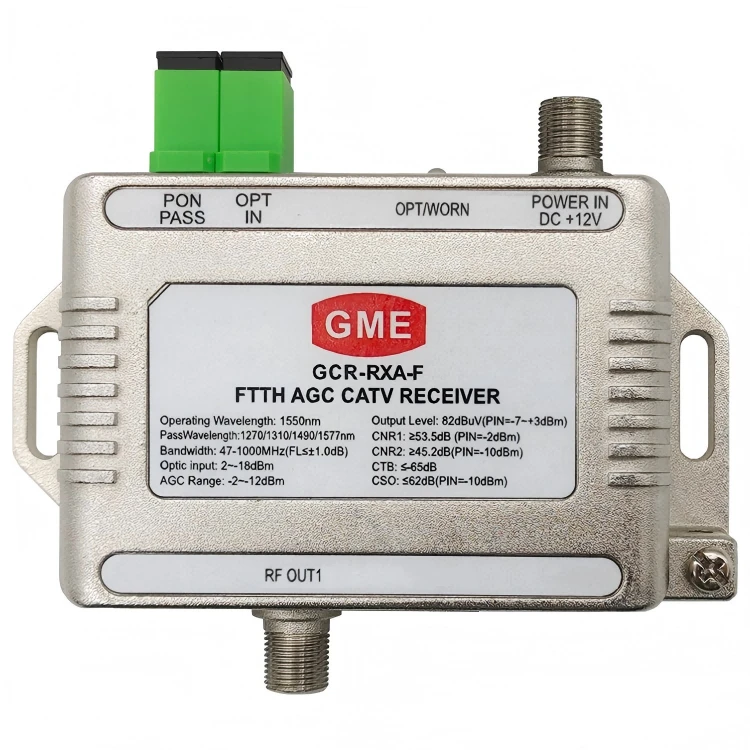

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
1 |
F-femminili: 12V 300mA |
|
Gcr -4 rXU-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
4 |
F-femminili: 12V 300mA |
|
Gcr -2 rXU-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
2 |
F-femminili: 12V 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
1 |
F-femminili: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
2 |
DC -005: 12V 300MA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
1 |
DC -005: 12V 300MA |
|
Gcr -4 rXU-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rXU-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
2 |
DC -005: 12V 300MA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
1 |
DC -005: 12V 300MA |
