Karatteristiċi
- Iddisinjat għal sistema ottika bis-satellita
- Firxa wiesgħa ta 'frekwenza operattiva: 45-2150MHz
- Linearità eċċellenti u flatness
- Firxa wiesgħa ta 'qawwa ta' input ottiku
- L-użu ta' 1-fibra b'modalità waħda qalba telf ta' ritorn għoli
- Bl-użu ta 'apparat attiv ta' amplifikatur GaAs
- Teknoloġija ta 'ħoss ultra baxx
- Ibni-f'CWDM Bl-użu ta' PD lineari Għoli
- Ibni-f'funzjoni AGC ottika
Speċifikazzjoni
|
Parametru ottiku |
TERR+SAT-IF Parametru |
||
|
Responsabbiltà (A/W) |
Akbar minn jew ugwali għal 0.9 |
Medda ta' Frekwenzi |
45 ~ 2150MHz |
|
Irċievi Enerġija Ottika |
-18-+3 -10-0 (AGC) |
Flatness |
±1.5 |
|
Telf ta' Ritorn Ottiku |
Iktar minn jew ugwali għal 45 |
Iżolament Cross Polarization
|
-25dB min (950~2150MHz) |
|
Irċievi Wavelength (nm) |
1510-1570 |
Iżolament Out to Out |
-28dB min (950 ~ 2150MHz) -14dB min (40~806MHz) |
|
Konnettur ottiku |
SC/APC |
Waqqaf l-Attenwazzjoni tal-Banda |
15dB min Ant port @ 950MHz 15dB min Sat port@806MHz |
|
Parametru ieħor |
LHCP/RHCP |
14.0 ~ 15.0 Vdc |
|
|
Provvista tal-Enerġija |
DC-24V |
Dimensjonijiet |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Konsum tal-Enerġija (W) |
<6 |
Input tal-Enerġija |
110 ~ 240Vac 50/60Hz |
|
Dimensjonijiet (mm) |
143x110x28.8 |
Impedenza tal-ħruġ |
75Ω |

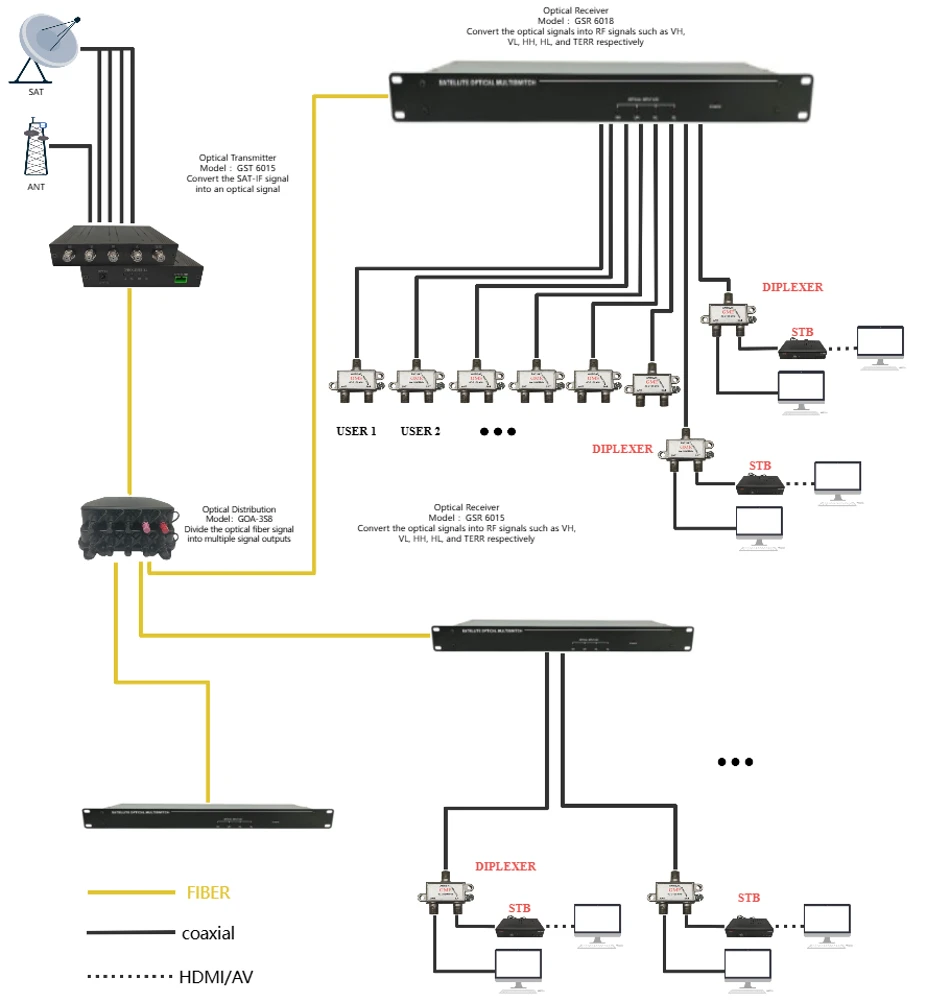

FTTB Multiswitch

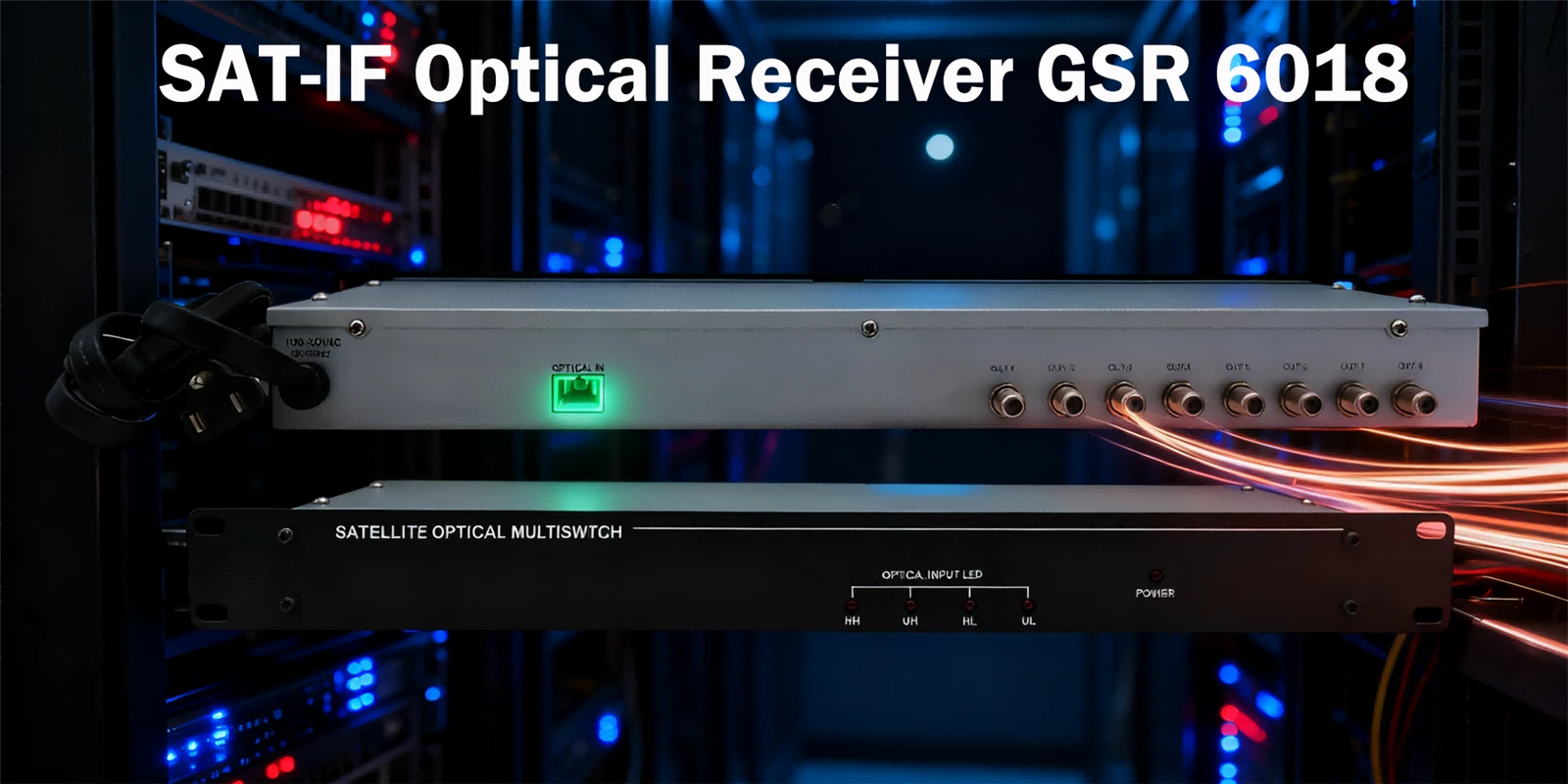

SAT-IF Optical Receiver huwa apparat ewlieni fis-sistemi ta' komunikazzjoni bis-satellita, iddisinjat biex jirċievi sinjali ottiċi u jikkonvertihom f'sinjali elettriċi ta' frekwenza intermedja tas-satellita.
Applikazzjoni
