Deskrizzjoni
Is-CT-SAW860 huwa modulatur tal-awdjo/vidjo tal-istat solidu kollu-li jipprovdi output modulat ta' vidjo u RF awral fuq kanal fiss minn 54MHz sa 860MHz.
Il-Modulatur tal-Vidjo Awdjo Iffiltrat SAW jaċċetta vidjo ta 'polarità standard f'livell ta' 0.7-2.5 Vp-p minn sorsi tal-vidjo bħal riċevitur tas-satellita, demodulatur, kamera tat-TV, DVD player jew video tape recorder.
L-unità tipprovdi sinjali ta 'vidjow, kulur u awdjo ta' kwalità għolja fuq kwalunkwe kanal mhux użat f'sistema ta 'ċirkwit magħluq MATV, SMATV, jew CATV. Għal tħaddim faċli, il-kontrolli kollha tal-livell jinsabu fuq il-pannell ta 'quddiem.
Speċifikazzjoni
|
Post ta 'Oriġini: Guangdong, iċ-Ċina |
|
|
Numru tal-Mudell: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Kanali tal-Output |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Livell tal-Output |
+55 dBmV (minimu) |
|
3. Firxa tal-Livell tal-Output |
13 dB |
|
4. A/V Carrier Ratio |
-7dB sa -22dB |
|
5. Riżultat Spurju |
-60 dB taħt it-trasportatur tal-vidjo (@razzjon ta' trasportatur A/V -15 dB, livell tal-ħruġ: +55dBmV) |
|
6. Preċiżjoni/Stabbiltà tal-Frekwenza |
± 5 KHz |
|
7. Impedenza tal-ħruġ |
75 Ohms |
|
8. Telf ta 'Ritorn tal-Output |
9 dB |
|
VIDEO |
|
|
1. Livell ta 'Input tal-Vidjo |
0.7 Vp-p minimu @87.5% Modulazzjoni |
|
2. Qligħ Differenzjali |
<5% (10 to 90% APL) |
|
3. Fażi Differenzjali |
<5˚ (10 to 90% APL) |
|
4. Ħum u Storbju |
-60 dB @87.5% Modulazzjoni |
|
5. Viżwali Carrier to Noise Proporzjon |
60 dB @4 MHz BW |
|
6. Rispons tal-Frekwenza |
±1.7 dB (30 Hz sa 4.2 MHz) |
|
awdjo |
|
|
1. Livell ta 'Input |
0.8 Vp-p għal ±25 KHz Devjazzjoni |
|
2. Impedenza tad-dħul |
600 Ohms Żbilanċjat |
|
3. Pre-Emfasi |
75 µSec |
|
ĠENERALI |
|
|
1. Medda ta 'Input ta' Enerġija |
120 VAC, 60 Hz |
|
2. Temperatura operattiva |
32 ˚F ~ 122 ˚F |
|
3. Konnetturi |
It-Tip "F" kollu |
|
MEKKANIKU |
|
|
1. Dimensjonijiet |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Piż |
4.3 lbs |

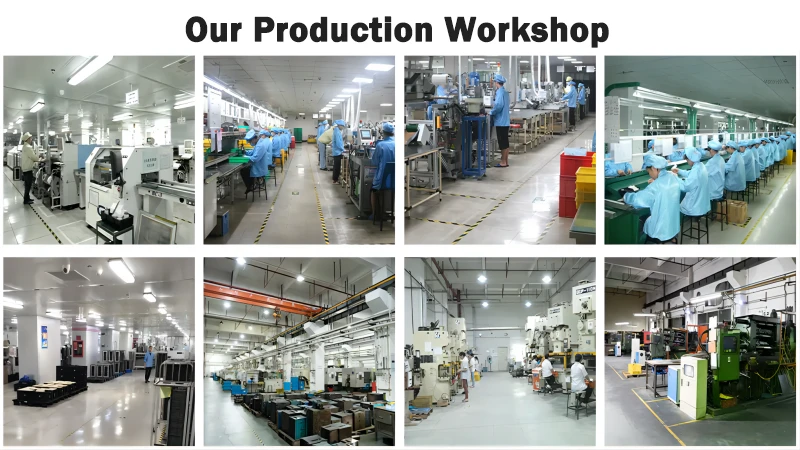

Goodmind Electronics (Shenzhen) Co., Ltd twaqqfet fl-1992 b'kapital reġistrat ta '18-il miljun dollaru Amerikan. Il-fabbrika tagħha stess tinsab f'Shenzhen u għandha aktar minn 1000 impjegat. Hija intrapriża ta '-teknoloġija għolja li tintegra R&D, produzzjoni, bejgħ u servizz, Il-kumpanija tispeċjalizza fil-kumpanija tal-manifattura professjonali ta' Antenna / Network Communication / Bluetooth / AV Aċċessorji / Smart Home / Car Accessories. Il-fabbrika hija integrata vertikalment. Il-fabbrika għandha l-ipproċessar tal-plastik, ittimbrar tal-metall, die casting taż-żingu, SMT, DIP u ċentru tal-Assemblea. Il-kumpanija għandha saħħa finanzjarja qawwija, tim professjonali ta 'R&D, tagħmir ta' manifattura eċċellenti u manifattura lean, u hija ddedikata biex toħloq prodotti ta'-kwalità għolja għall-klijenti.
X'inhu Modulatur tal-Vidjo Awdjo Iffiltrat SAW?
Modulatur tal-Vidjo Awdjo Iffiltrat SAW huwa apparat użat komunement fis-sistemi tat-televiżjoni analoga għax-xandir ta 'sinjali awdjo u vidjo. Jimpjega filtru tal-Mewġ Akustiku tal-wiċċ (SAW) biex jifforma u jiffiltra b'mod preċiż is-sinjal modulat, jiżgura konformità ma 'standards ta' frekwenza speċifiċi u jnaqqas l-interferenza.
Kif jaħdem SAW Filter f'dan il-kuntest?
Filtru tal-Mewġ Akustiku tal-wiċċ (SAW) huwa apparat tal-mewġ akustiku li jiffiltra u jipproċessa sinjali elettroniċi fi frekwenzi tar-radju. F'dan il-modulatur, jgħin biex jirfina l-karatteristiċi tal-frekwenza tas-sinjal tal-awdjo-vidjo, u jiżgura li jibqa' fi ħdan l-ispettru tal-frekwenza magħżul u jimminimizza l-interferenza.
X'inhu l-iskop ta 'SAW Filter f'Modulatur tal-Vidjo Awdjo?
Il-filtru SAW fil-modulatur iservi biex jifforma u jiffiltra s-sinjal modulat. Jgħin biex jilħaq standards ta' frekwenza speċifiċi, jipprevjeni interferenza ma' kanali ta' ħdejn xulxin, u jtejjeb il-kwalità ġenerali tas-sinjal tal-awdjo-vidjo trażmess.
SAW Iffiltrat Modulatur tal-Vidjo Awdjo
Modulatur tal-Vidjo Awdjo Iffiltrat SAW (Surface Acoustic Wave) huwa apparat użat fis-sistemi tat-televiżjoni analoga għax-xandir ta 'sinjali awdjo u vidjo. Jinkorpora filtru SAW, li huwa apparat tal-mewġ akustiku, biex jifforma u jiffiltra b'mod preċiż is-sinjal modulat. Dan jgħin biex tiġi żgurata l-konformità ma 'standards ta' frekwenza speċifiċi u jnaqqas l-interferenza.
Dan it-tip ta' modulatur għadu rilevanti bil-bidla għal xandir diġitali?
Bil-bidla mifruxa lejn ix-xandir diġitali, modulaturi tradizzjonali tal-awdjo{0}}vidjo analogi b'filtri SAW qed isiru inqas komuni. Is-sistemi tax-xandir diġitali ħafna drabi jużaw tekniki ta' modulazzjoni u kodifikazzjoni aktar avvanzati.
Kif il-modulatur jindirizza l-interferenza minn kanali li jmissu magħhom?
Il-filtru SAW huwa strumentali biex inaqqas l-interferenza minn kanali maġenb jew sinjali mhux mixtieqa. Jiżgura li s-sinjal modulat jibqa 'fil-medda ta' frekwenza allokata, u jimminimizza r-riskju ta 'interferenza.
FAQ
Q: Jista 'Modulatur tal-Vidjo Awdjo Iffiltrat SAW jimmaniġġja kanali multipli?
A: Iva, skond id-disinn u l-ispeċifikazzjonijiet tiegħu, modulatur jista 'jimmaniġġja kanali multipli. Huwa kruċjali li tivverifika l-kapaċitajiet tal-apparat u tiżgura l-konformità mal-istandards reġjonali tax-xandir.
Q: Kif niżgura l-kompatibilità mal-istandards tax-xandir reġjonali?
A: Huwa essenzjali li tikkonsulta mal-manifatturi jew mal-fornituri biex tiżgura li s-SAW Iffiltrat Audio Video Modulator jikkonforma mal-istandards u r-regolamenti speċifiċi tax-xandir fir-reġjun tiegħek.
Q: Hemm appoġġ kontinwu għall-manutenzjoni u l-aġġornamenti għal dan it-tip ta 'tagħmir?
A: Hekk kif is-sistemi tax-xandir analogu jitneħħew gradwalment, l-appoġġ għall-manutenzjoni u l-aġġornamenti tal-modulaturi analogi tradizzjonali jistgħu jsiru limitati. Ikkunsidra t-tranżizzjoni għal soluzzjonijiet diġitali għal-vijabbiltà fit-tul.
