Deskrizzjoni

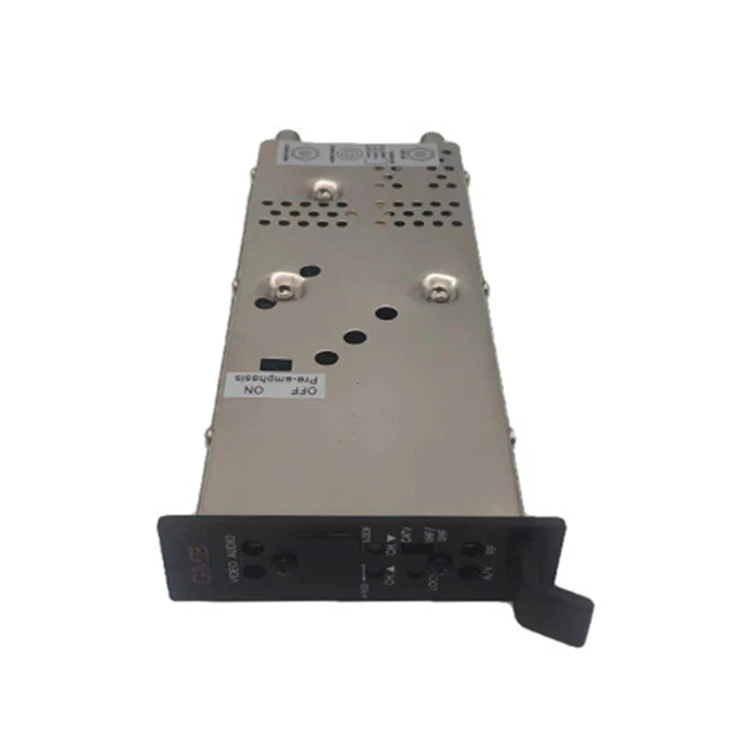

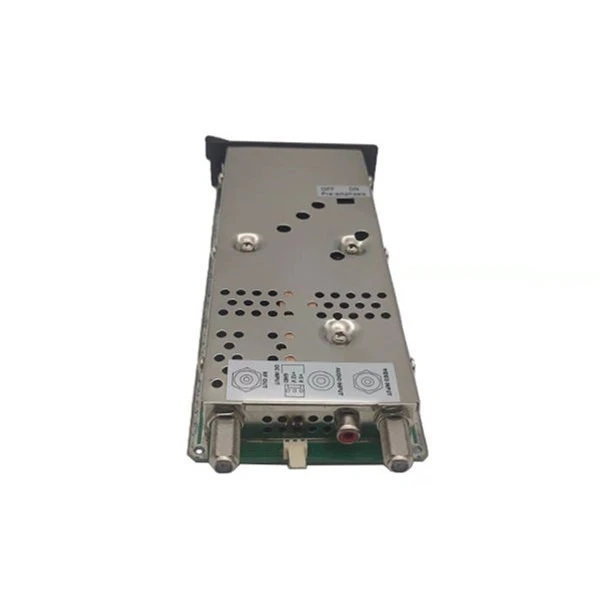

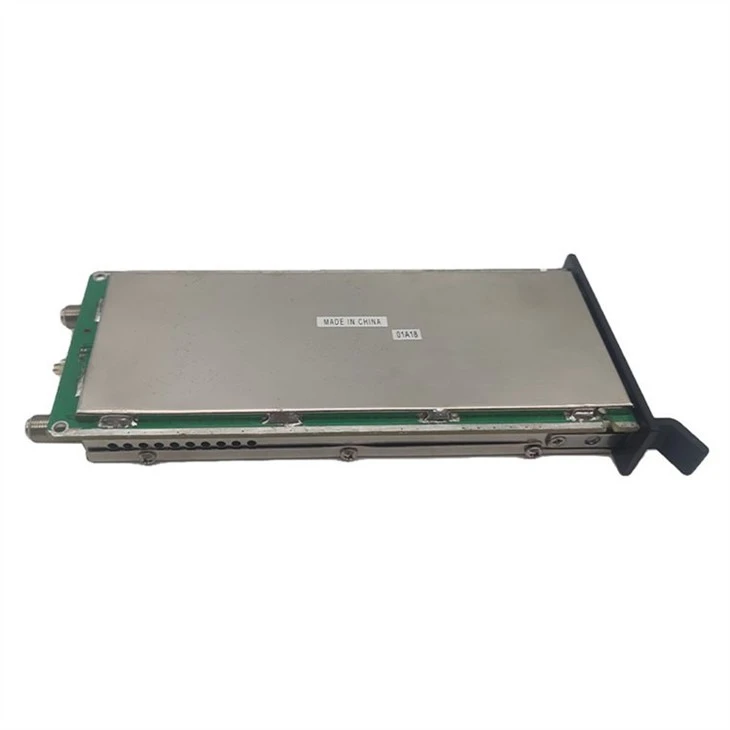

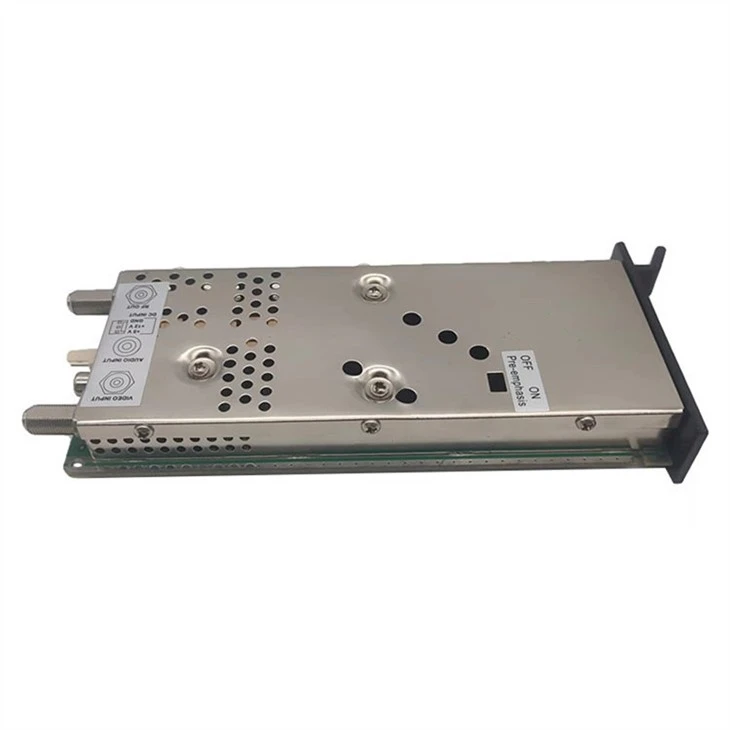

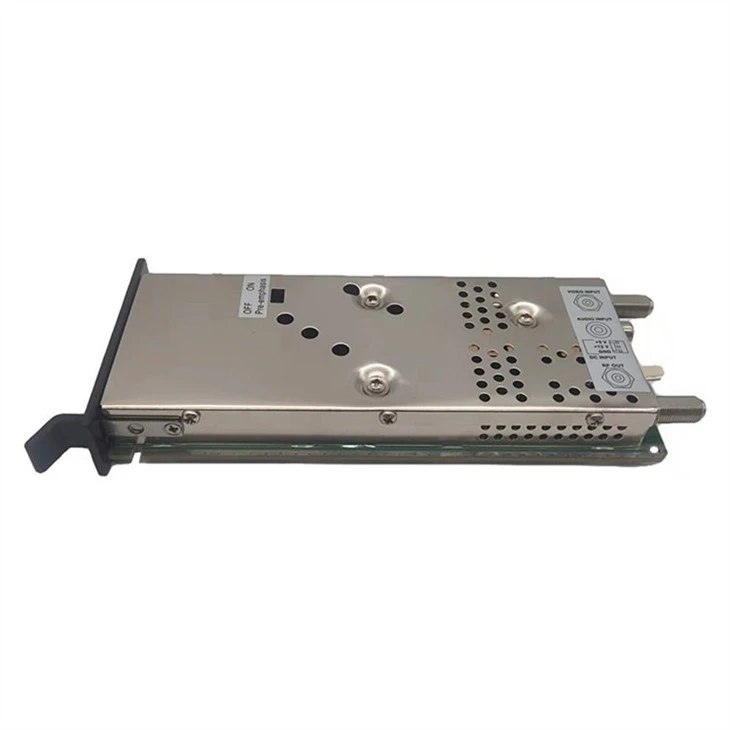

Modular Modulari tal-Kanal tat-TV TV b'aġilità MATCM-45 huwa kwalità ta 'xandir mill-ġdid ikkontrollat minn mikroproċessur, linja maqfula fażi sintetizzata, modulatur tat-televiżjoni CATV/TV b'aġilità ta' frekwenza. Il-konverżjoni doppja u l-iffiltrar SAW superjuri jipprovdi kompatibilità tal-kanal adjaċenti u output ħieles spurju. Il-MATCM-45 jipprovdi livell ta 'output ta' 45dB minn 50 sa 864MHz inklużi frekwenzi CATV u TV. Il-konfigurazzjoni tal-kanalizzazzjoni tista' tinbidel bil-buttuni 'l fuq/'l isfel li jinsabu fuq il-pannell ta' quddiem.
- Konverżjoni eterodina doppja
- 45dBmV minimu @ 50-864MHz
- Filtri tal-qsim tal-faxxa awtomatika għal proporzjon ta 'trasportatur superjuri għall-istorbju
- SAW iffiltrat
- Jappoġġja TV, CATV, frekwenza u funzjoni ta 'lock
- Offset tal-frekwenza tal-FCC b'issettjar awtomatiku
- Pre{0}}swiċċ tat-telfa tal-enfasi aċċessibbli mill-pannell tal-ġenb għall-inserzjoni ta' sinjal stereo BTSC kompost.
Speċifikazzjoni
|
Post ta 'Oriġini: Guangdong, iċ-Ċina |
|||
|
Numru tal-Mudell: GDM-007 (MATCM-45) |
|||
|
OĠĠETT |
TIPIKA |
QCLIMIT |
KUNDIZZJONIJIET TAT-TEST |
|
RF OUT |
|||
|
Medda ta' Frekwenzi |
|
|
54 - 864 MHz |
|
|
Awtomatiku |
+12.5KHz, +25KHz jew Xejn kif meħtieġ għal kull kanal +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
|
Kanali ta' Output |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Livell ta' Output |
|
+45 dBmV Min. |
|
|
Kontroll tal-Livell tal-Output |
|
>10 dB |
|
|
Impedenza tal-ħruġ |
|
75 Ohm |
|
|
Frekwenza tat-Trasportatur tal-Istampa |
|
65 KHz |
|
|
Inter - Frekwenza tat-Trasportatur |
|
65 KHz |
|
|
Proporzjon ta' Carrier P/S |
|
-11 - -30dB Min. |
|
|
Taħbit tal-Kanal Adjaċenti (-4.5MHz) |
|
-60 dB Min. |
Fuq il-firxa ta 'kontroll tal-qligħ |
|
Passband Flatness |
|
61.5 dB P/V Max. |
|
|
Spurju- |
|
|
@Output Level Set 45dBmV |
|
Fil-Banda |
|
-60 dB Min. |
Proporzjon A/V @-15dBc |
|
Barra mill-Banda |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Selettività tal-Kanal |
|
|
Proporzjon A/V @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Min. |
|
|
Fv - 3.58MHz |
|
55 dB Min. |
|
|
Fv - 2.42MHz |
|
55 dB Min. |
|
|
Fv - 1.50MHz |
|
55 dB Min. |
|
|
Fv- 1.25MHz |
|
30 dB Min. |
|
|
Distorsjoni tal-Intermodulazzjoni |
|
57 dBc Min. |
Carrier viżwali @45dBmV |
|
3 Ton 920 Taħbit |
|
|
Carrier awdli @-15dBc Fa +3.58MHz @-17dBc |
|
FM residwu |
<2 KHz |
|
L-ogħla devjazzjoni @ span 10KHz |
|
ĠARRIER / ĦOSS |
|
60dB Min. |
|
|
Telf ta' Ritorn tal-Output |
|
-3 dB Min. |
@54 - 864MHz |
|
FIL-POŻIZZJONI |
|||
|
VIDEO |
|
|
|
|
Impedenza tal-Input tal-Vidjo |
|
75 ohm |
|
|
Max Vidjo Fond tal-Modulazzjoni |
|
87.5 % Min. |
Livell tad-dħul 0.8Vp-p |
|
Input tal-vidjo @ 87.5% Modulazzjoni |
|
1+0.4 , -0.3 Vp-p |
|
|
C/L Dewmien |
|
0±50 nsec |
Modulazzjoni tal-vidjo 87.5%, Sinjal tat-test b'TSG95 NTSC NTC7 cmpst. |
|
Dhase Differenzjali |
|
Inqas minn jew ugwali għal 5 gradi |
Sinjal tat-test b'TSG95 NTSC NTC7 cmpst. |
|
Telf ta' Ritorn ta' Input tal-Vidjo |
|
-18 dB Min. |
Għal 4.2MHz |
|
awdjo |
|
|
|
|
Impedenza tal-Input Awdjo |
|
10 kohm |
Unblance |
|
Devjazzjoni Awdjo |
|
260mV RMS Max. |
@±25KHz PK iv/800Hz ton |
|
Awdjo Pre{0}}emfasi |
|
75 u Sec |
Swiċċ Mitfi/Jitfi Magħżul |
|
ĠENERALI |
|||
|
Tip ta 'Konnettur: VIDEO IN/RF OUT |
|
TIP F |
|
|
Tip ta' Konnettur: AUDIO IN |
|
TIP RCA |
|
|
Input ta' Enerġija DC-t |
|
|
|
|
+12V / 280mA |
|
±0.2 VDC |
|
|
+5V / 400mA |
|
±0.2 VDC |
|
|
Temperatura operattiva |
|
|
@ O grad Sa +50 grad |
|
Daqs |
|
|
W (2.5CM) * H (8.9CM) * D (21.5) |
|
Piż |
|
|
0.38Kg |
FAQ
Q: Tista 'tipproduċi l-ordni bil-marka tal-klijent?
A: Iva, ovvjament. Servizz OEM & ODM huwa pprovdut bil-qalb.
Q: Kif tikkontrolla l-kwalità tal-prodott?
A: Kwalità l-ewwel. Il-prodotti kollha magħżula tagħna jgħaddu minn testijiet standardizzati qabel l-ippakkjar u t-tbaħħir.
Q: Kif tibgħat il-merkanzija?
A: Normalment nittrasportaw bil-baħar jew bl-ajru.
Q: X'inhu s-suq ewlieni tiegħek?
A: L-Ewropa, l-Amerika ta 'Fuq, l-Amerika t'Isfel, il-Lvant Nofsani, u eċċ.
