Deskrizzjoni

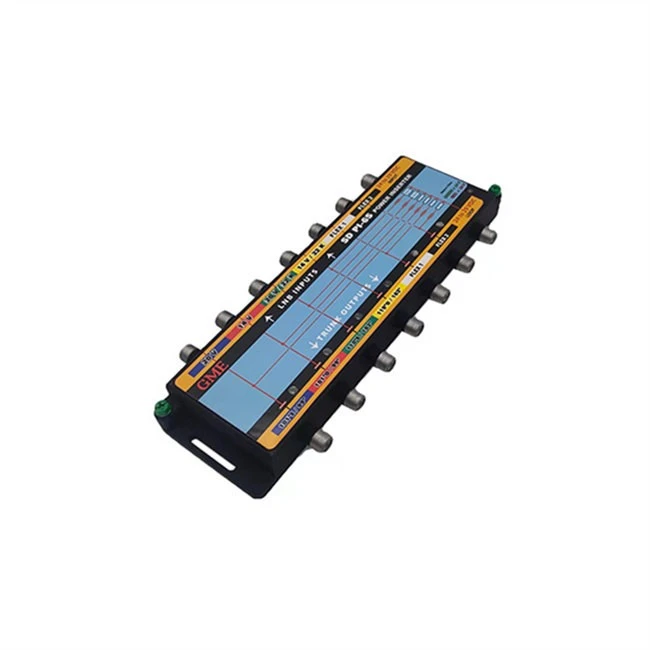

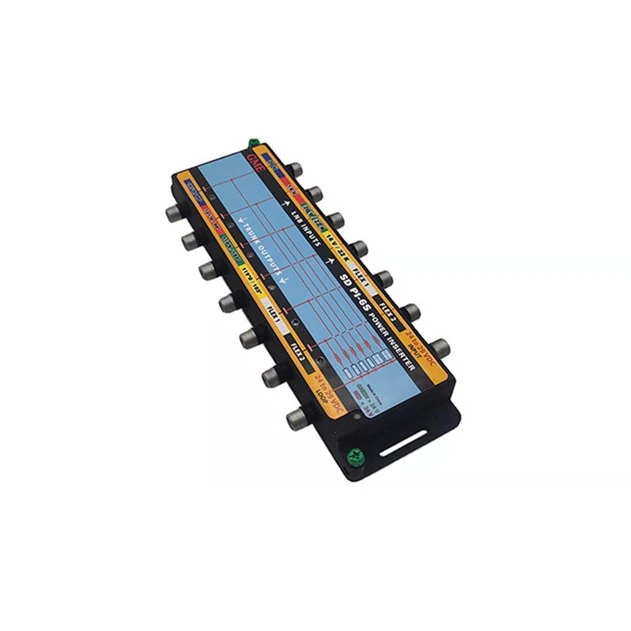

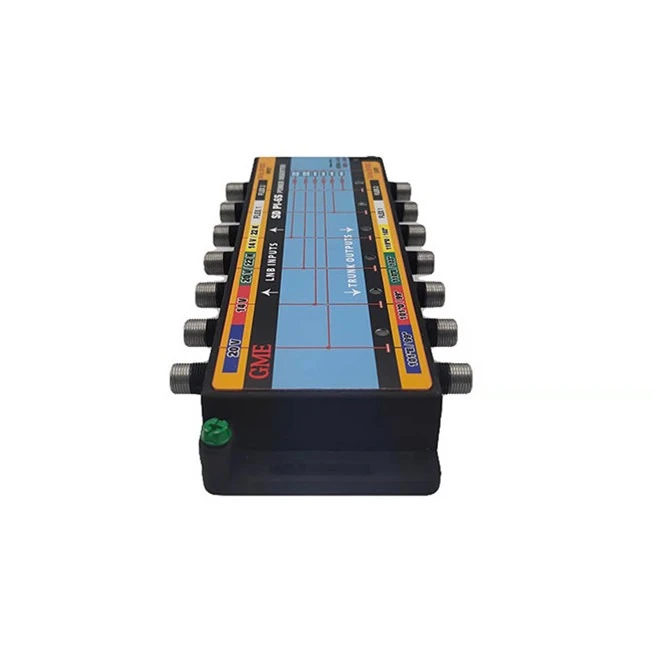

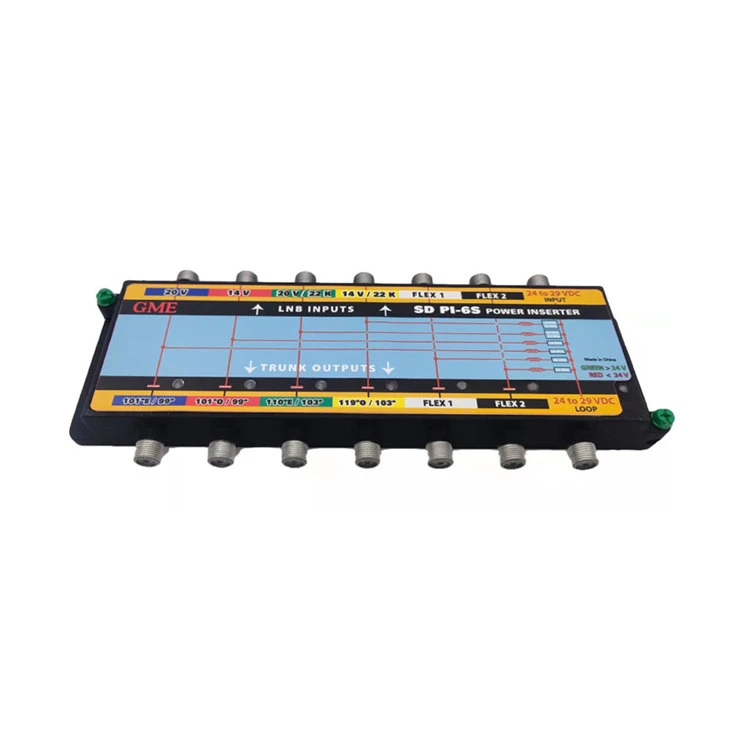

DIRECTV Satellite Power Inserter Polarity Locker
Mudell SDPI6S iħaddem DIRECTV SL5 LNB, il-polarità tissakkar l-erba 'outputs tad-dixx u tipprovdi żewġ outputs ta' 20 V biex iħaddmu l-LNB 95º fuq id-dixx DTV66E u polarità futura possibbli. L-amplifikaturi li jaħdmu bil-linja jistgħu jitħaddmu bl-apparat li jdaħħal l-enerġija. Total ta 'żewġ amps ta' DC huwa disponibbli mit-transformer tal-qawwa protetta ta 'short circuit.
Sitwazzjoni
Is-sinjali minn DIRECTV® (4) polarità SLSP-F SlimLine® dixx b'SL5 LNB, DTV66E 95º dixx u 6th polarità possibbli huma meħtieġa għal swiċċijiet multipli.
Soluzzjoni
Mudell SD PI-6S iħaddem DIRECTV® SL5 LNB, il-polarità tissakkar l-erba 'outputs tad-dixx u tipprovdi 20 V FLEX1 u 13 V fuq inputs FLEX2 biex iħaddem l-LNB 95º fuq id-dixx DTV66E jew LNBs oħra.
Karatteristiċi
◆ DIRECTV SL5 Ka/Ku bandwidth 250 sa 2150 MHz

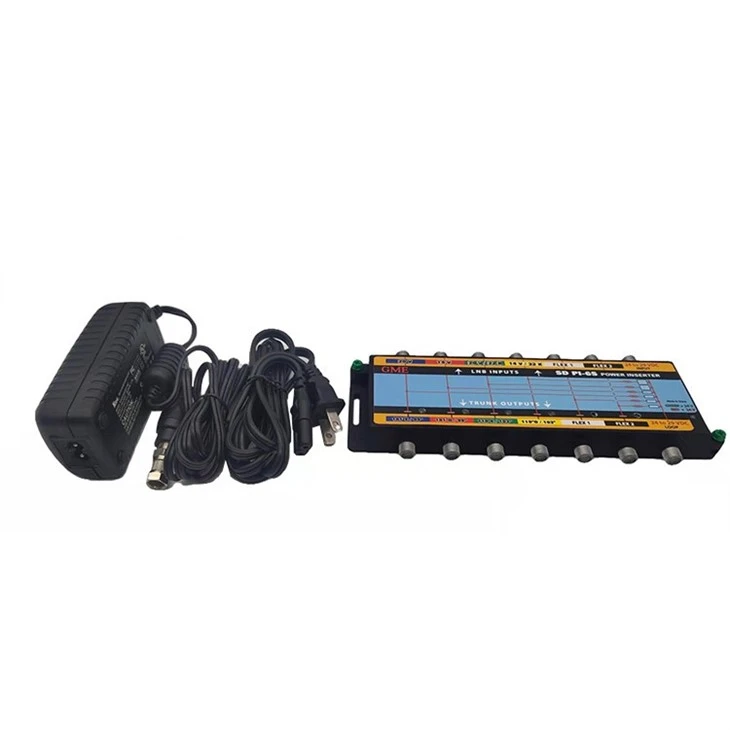

◆ Mħaddma minn power adapters PI-29 jew PS242000A
◆ Setgħat SL5, SL3 u LNBs Worldview
◆ Każ kompatt: 1 pulzier SCTE Indoor F Spazjar
◆ Miter tal-Livell tal-Vultaġġ mibni bl-AĦMAR / AĦDAR
Speċifikazzjoni
|
Post ta 'Oriġini: Guangdong, iċ-Ċina |
|||
|
Numru tal-Mudell: GDINS-001 (SD PI-6S) |
|||
|
OĠĠETT |
TIPIKA |
QCLIMIT |
KUNDIZZJONIJIET TAT-TEST |
|
FREQ. FIRXA |
|
|
250-2150 MHz |
|
TELF TA' INSERZZJONI |
|||
|
|
-1.0 dB |
-1.5 dB MAX |
250-2150 MHz |
|
Iżolament |
|||
|
BEJN PORTIJIET |
-40dB |
-35dB MIN |
250-2150 MHz |
|
TELF TA 'RITORN |
|
|
|
|
INPUT/ĦRUĠ |
-12dB |
-10dB MIN |
250-2150 MHz |
|
INPUTS GĦALL-QAWWA DC |
|||
|
PORT#1 (20V 101 grad & 99 grad) |
|
20±0.5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 grad & 99 grad) |
|
13.5±0.5 VDC |
@50-350 mA |
|
PORT#3 (22KHz & 20V 110 grad & 103 grad) |
|
20±0.5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 grad & 103 grad) |
|
13.5±0.5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20±0.5VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0.5VDC |
@50-350 mA |
|
KARATTERISTIĊI TAS-SINJAL 22KHz |
|||
|
FREQ |
|
22±4KHz |
|
|
DUTY CYCLE |
|
±50﹪ |
＜24.0 VDC |
|
LIVELL |
|
400mVp-p MIN |
＞24.0 VDC |
|
KULUR LED POWER |
|
AĦMAR |
|
|
JIKKORRISPONDI MAL: |
|
AĦDAR |
|
|
QIBLU TAL-QAWWA |
|
24V-29VDC |
QIBLU TAL-QAWWA |
|
INPUT |
|
100-240VAC / 50/60Hz |
IL-PORTIJIET KOLLHA |
|
ĦRUĠ |
|
24VDC/2.08A |
IL-PORTIJIET KOLLHA |
|
IMPEDENZA |
|
75 OHM |
(6) SCTE INDOOR F |
|
KONNETTUR |
|
TIP "F" FISSA |
|
|
NUMRU TA’ PORTATI TA’ INPUT/OUTPUT |
|
|
|
Profil tal-Kumpanija

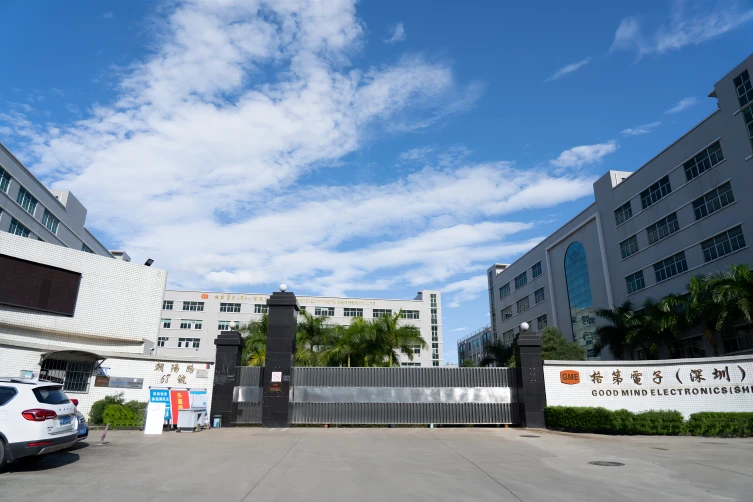

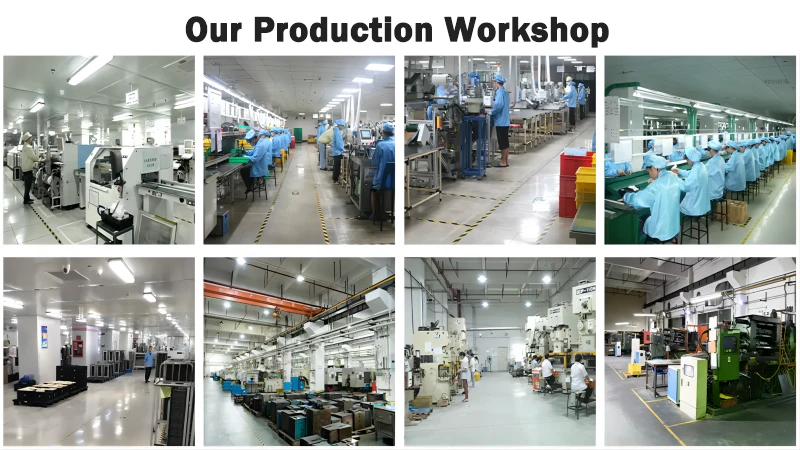

Goodmind Electronics (Shenzhen) Co., Ltd twaqqfet fl-1992 b'kapital reġistrat ta '18-il miljun dollaru Amerikan. Il-fabbrika tagħha stess tinsab f'Shenzhen u għandha aktar minn 1000 impjegat. Hija intrapriża ta '-teknoloġija għolja li tintegra R&D, produzzjoni, bejgħ u servizz, Il-kumpanija tispeċjalizza fil-kumpanija tal-manifattura professjonali ta' Antenna / Network Communication / Bluetooth / AV Aċċessorji / Smart Home / Car Accessories. Il-fabbrika hija integrata vertikalment. Il-fabbrika għandha l-ipproċessar tal-plastik, ittimbrar tal-metall, die casting taż-żingu, SMT, DIP u ċentru tal-Assemblea. Il-kumpanija għandha saħħa finanzjarja qawwija, tim professjonali ta 'R&D, tagħmir ta' manifattura eċċellenti u manifattura lean, u hija ddedikata biex toħloq prodotti ta'-kwalità għolja għall-klijenti.
Kif jaħdem Satellite Power Inserter?
Is-Satellite Power Inserter huwa konness inline bejn ir-riċevitur tas-satellita u d-dixx satellitari. Jirċievi l-enerġija mir-riċevitur tas-satellita permezz tal-kejbil koassjali u mbagħad jibgħat din il-qawwa lill-LNB permezz tal-istess kejbil. Din il-qawwa hija essenzjali għall-LNB biex jamplifika u jikkonverti s-sinjali tas-satellita riċevuti f'forma li tista 'tintuża għar-riċevitur.
X'inhu l-iskop ta' Satellite Power Inserter?
L-iskop primarju ta' Satellite Power Inserter huwa li jipprovdi enerġija lill-LNB, li hija meħtieġa biex topera. Mingħajr l-enerġija fornuta mill-inserer, l-LNB ma jkunx jista 'jamplifika s-sinjali dgħajfa riċevuti mid-dixx tas-satellita.
Kif ninstalla Satellite Power Inserter?
L-installazzjoni ta' Satellite Power Inserter hija tipikament sempliċi. L-ewwel, skonnettja l-kejbil koassjali mir-riċevitur tas-satellita. Imbagħad, qabbad tarf wieħed tal-kejbil koassjali mal-port tad-dħul ta 'l-inserer u t-tarf l-ieħor mal-port tal-ħruġ ta' l-inserer ittikkettat "għal LNB" jew simili. Fl-aħħarnett, qabbad il-provvista ta 'l-enerġija ta' l-inserer ta 'l-enerġija ma' żbokk ta 'l-enerġija u żgura li l-inserer ta' l-enerġija qed jirċievi l-enerġija.
FAQ
Q: Nista' nuża kwalunkwe Satellite Power Inserter mas-sistema tas-satellita tiegħi?
A: Huwa essenzjali li tuża Satellite Power Inserter li hija kompatibbli mas-sistema tas-satellita tiegħek u l-LNB. Kun żgur li l-inserer jipprovdi l-vultaġġ u l-kurrent korretti meħtieġa mill-LNB tiegħek, peress li l-użu ta 'inserer inkompatibbli jista' jagħmel ħsara lill-LNB jew jirriżulta fi kwalità fqira tas-sinjal.
Q: Jista' jintuża Satellite Power Inserter barra?
A: Filwaqt li Satellite Power Inserters huma tipikament iddisinjati għall-użu fuq ġewwa, hemm mudelli reżistenti għat-temp disponibbli li jistgħu jintużaw barra. Jekk għandek bżonn tinstalla l-apparat li jdaħħal barra, kun żgur li tuża għeluq jew għata reżistenti għat-temp biex tipproteġih mill-elementi u tevita ħsara mill-ilma.
Q: Fejn nista' nixtri Satellite Power Inserter?
A: Satellite Power Inserters huma disponibbli għax-xiri minn diversi bejjiegħa bl-imnut tal-elettronika, ħwienet onlajn, u fornituri ta 'tagħmir tas-satellita. Kun żgur li tagħżel bejjiegħ ta 'fama u vverifika li l-inserer huwa kompatibbli mas-sistema tas-satellita tiegħek qabel ma tagħmel xirja.
