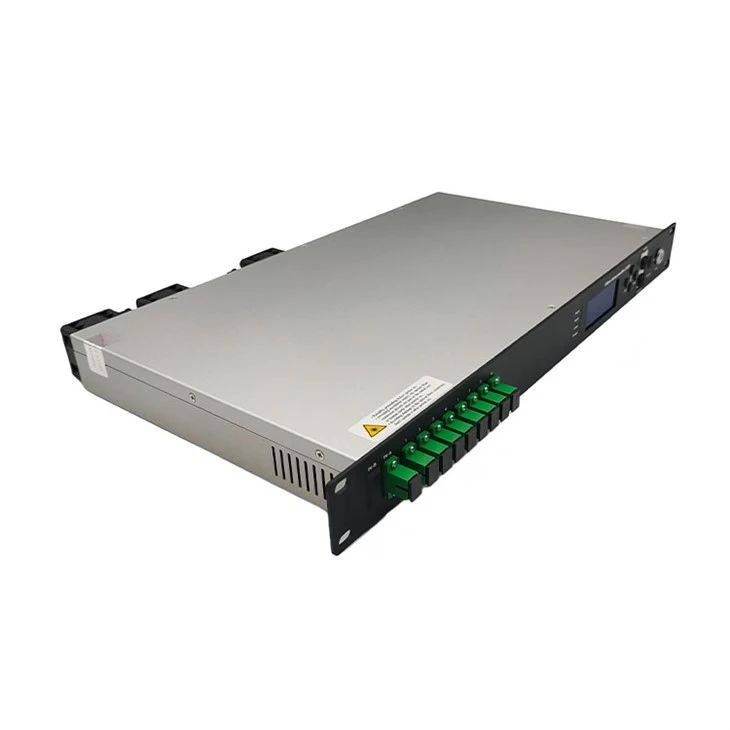

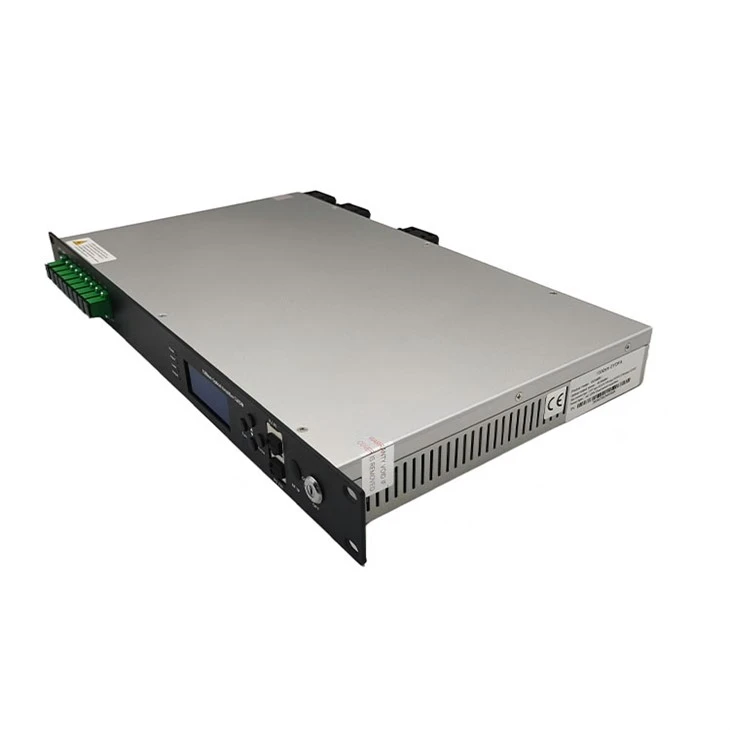

Ħarsa ġenerali tal-prodott
L-amplifikatur ottiku GCA 6051-YZ juża-erbju ta' prestazzjoni għolja-itterbju ko-dopat ta' fibra b'kisja doppja u laser tal-pompa b'ħoss baxx magħruf. Għandu disinn ta 'ċirkwit affidabbli u disinn effiċjenti ta' dissipazzjoni tas-sħana. Il-qawwa massima tal-ħruġ totali tal-magna kollha tista 'tilħaq +36 dBm, u tappoġġja sa 32 output, bi swiċċ ottiku fakultattiv, CWDM, u skoperta RF. Jipprovdi softwer ta 'ġestjoni tan-netwerk tal-protokoll SNMP u ġestjoni tan-netwerk WEB, adattat għal trażmissjoni amplifikata ta' sinjal ottiku downstream 1550nm fin-netwerk FTTH.

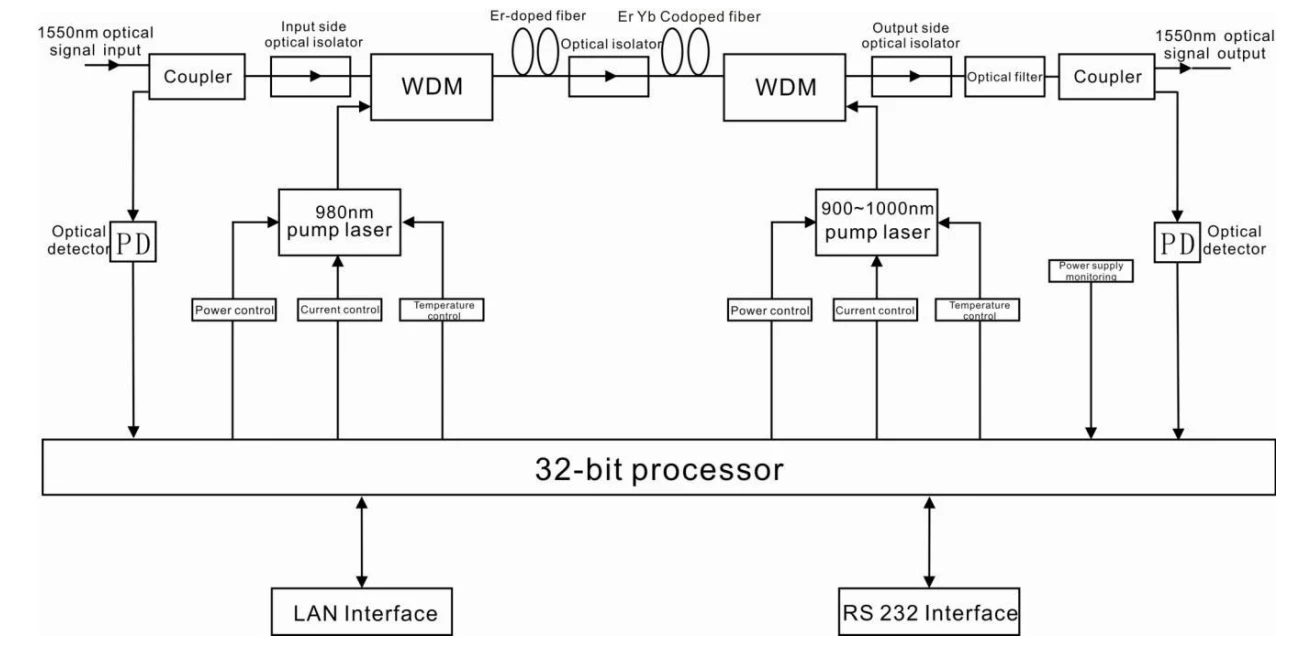

Dijagramma blokk
Parametru tat-Teknika
|
Oġġett |
Unità |
Parametri tat-teknika |
Rimarka |
|
|
Faxxa tal-frekwenza operattiva |
nm |
1545 - 1565 |
||
|
Firxa tal-qawwa tad-dħul ottiku |
dBm |
-5-+10 |
||
|
Qawwa massima tal-ħruġ ottiku |
dBm |
36 |
||
|
Stabbiltà tal-qawwa tal-ħruġ |
dBm |
±0.5 |
||
|
Figura tal-istorbju |
dB |
Inqas minn jew ugwali għal 6.0 |
Qawwa tad-dħul ottiku 0dBm |
|
|
Telf tar-ritorn |
Input |
dB |
Iktar minn jew ugwali għal 45 |
|
|
Output |
dB |
Iktar minn jew ugwali għal 45 |
||
|
Tip ta 'Konnettur Ottiku |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Iktar minn jew ugwali għal 50 |
Kundizzjoni tat-test skond GT/T 184-2002 |
|
|
C/CTB |
dB |
Iktar minn jew ugwali għal 63 |
||
|
C/CSO |
dB |
Iktar minn jew ugwali għal 63 |
||
|
Vultaġġ tal-provvista tal-enerġija |
V |
AC160V - 250V (50 Hz), DC48V |
||
|
Konsum tal-enerġija |
W |
Inqas minn jew ugwali għal 65 |
|
|
Firxa tat-Temperatura Operattiva |
grad |
-10 - +45 |
|
|
Firxa tat-Temperatura tal-Ħażna |
grad |
-30 - +70 |
|
|
Umdità relattiva operattiva massima |
% |
Max 95% Nru Kondensazzjoni |
|
|
Dimensjoni |
mm |
437(L)×442(W)×44(H) |

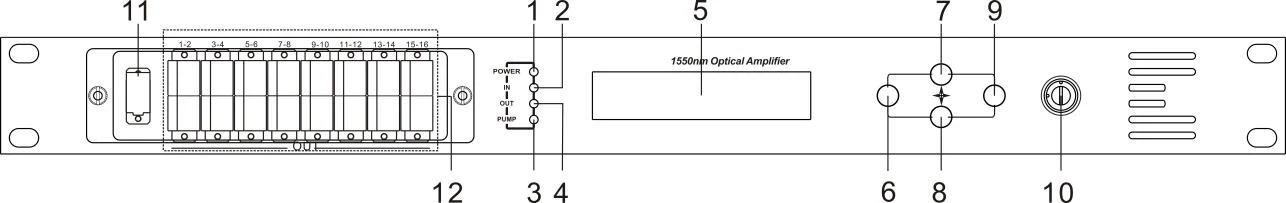

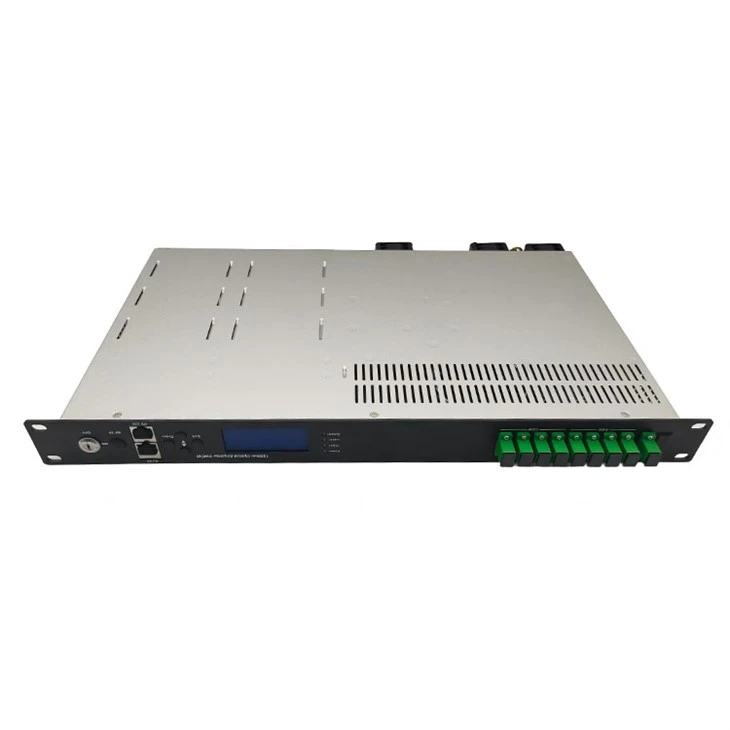

Deskrizzjoni tal-Panew ta' Quddiem
|
1. Indikatur tal-enerġija: Provvista waħda tal-enerġija li taqleb qed taħdem - isfar; żewġ provvisti ta 'enerġija li jaqilbu qed jaħdmu - aħdar. |
|
2. Indikatur tal-qawwa tal-input ottiku: Dan id-dawl jixgħel meta l-qawwa tal-input ottiku tkun > -10dBm. |
|
3. Indikatur tal-istatus tax-xogħol tal-pompa: Dawl aħmar ifisser li l-pompa mhix qed taħdem, iżda l-parametri tal-magna huma normali; dawl aħmar li jteptep ifisser li l-magna waqgħet, raġuni ta 'ħsara relatata ara l-menu tal-allarm tal-menu tal-wiri; dawl aħdar ifisser li l-pompa qed taħdem normali |
|
4. Indikatur tal-qawwa tal-ħruġ ottiku: Dan id-dawl jixgħel meta l-qawwa tal-ħruġ ottiku tkun > +10dBm. |
|
Skrin LCD ta' 5. 160×32 dot-matriċi |
|
6. Uri ċ-ċavetta tal-ħruġ jew tal-ikkanċella tal-menu tas-setup. |
|
7. Uri ċ-ċavetta 'l fuq jew żieda tal-menu tas-setup. |
|
8. Uri l-isfel jew it-tnaqqis tas-setup menu. |
|
9. Uri ċ-ċavetta enter tal-menu tas-setup. |
|
10. Ċavetta tal-bdil tal-lejżer tal-pompa: "ON" tfisser il-lejżer tal-pompa hija miftuħa u "OFF" tfisser li l-lejżer tal-pompa huwa magħluq. Żgura li ċ-ċavetta tkun fuq il-pożizzjoni "OFF" qabel ma tixgħel. Wara li tgħaddi mill-awto-test, dawwar iċ-ċavetta għall-pożizzjoni "ON" skont il-messaġġ muri. |
|
11. Input tas-sinjal ottiku |
|
12. Output tas-sinjal ottiku |

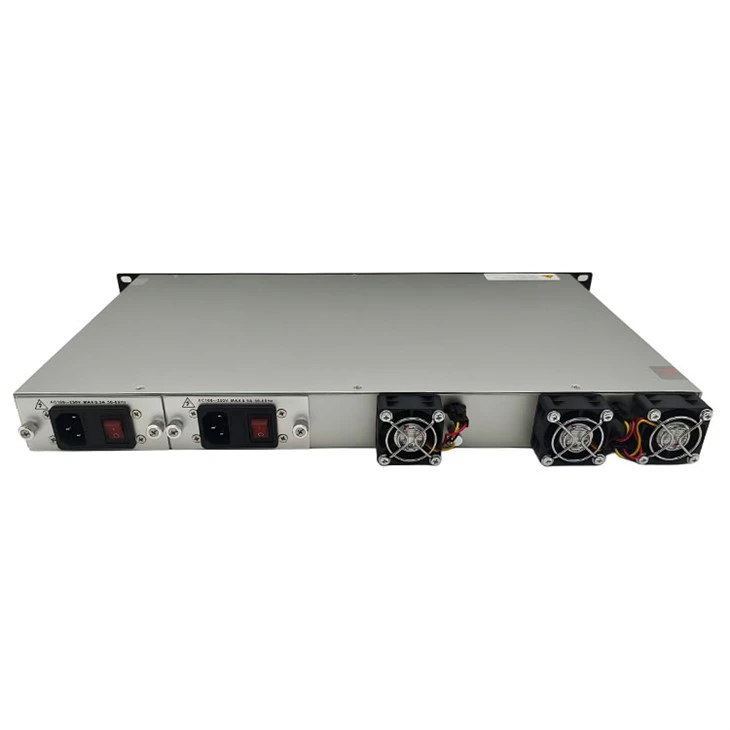

Deskrizzjoni tal-Panew ta' wara
|
1. Żbokk tal-fann. |
2. RS232 interface. |
|
3. Il-port tad-dħul AC 220V tal-provvista tal-enerġija 1. |
4. Il-fjus tal-provvista tal-enerġija 1. |
|
5. Is-swiċċ tal-provvista tal-enerġija 1. |
6. Il-port tad-dħul AC 220V tal-provvista tal-enerġija 2. |
|
7. Il-fjus tal-provvista tal-enerġija 2. |
8. Is-swiċċ tal-provvista tal-enerġija 2. |
|
9. Ground stud tax-chassis |
10. LAN interface |
