Dan l-artikolu jipprovdi-esplorazzjoni fil-fond tar-rwol ewlieni tal-EDFA fin-netwerks CATV FTTH-li jtejbu l-qawwa tas-sinjal ottiku biex tinkiseb trażmissjoni fuq-distanza twila-u jintroduċi kif riċevituri CATV+SAT IF integrati b'AGC, CWDM, u teknoloġiji avvanzati ultra{5}}joqnu bħala komponenti ewlenin tan-netwerk għall-ottimizzazzjoni tal-ħoss baxx.
Fil-bini ta' netwerks CATV (Televiżjoni bil-Cable) effiċjenti u stabbli FTTH (Fiber-to-the-Home) li kapaċi jappoġġaw dejta massiva u trażmissjoni tal-vidjo b'definizzjoni għolja-, l-amplifikaturi ottiċi għandhom rwol kritiku. Fosthom, l-EDFA (Erbium-Doped Fiber Amplifier) huwa wieħed mill-aktar apparati essenzjali ta' amplifikazzjoni ottika. Allura, x'inhu eżattament l-iskop primarju tal-EDFA fin-netwerks CATV FTTH, u kif jikkollabora mat-tagħmir li jirċievi l--ġenerazzjoni li jmiss? Dan l-artikolu joffri analiżi dettaljata.

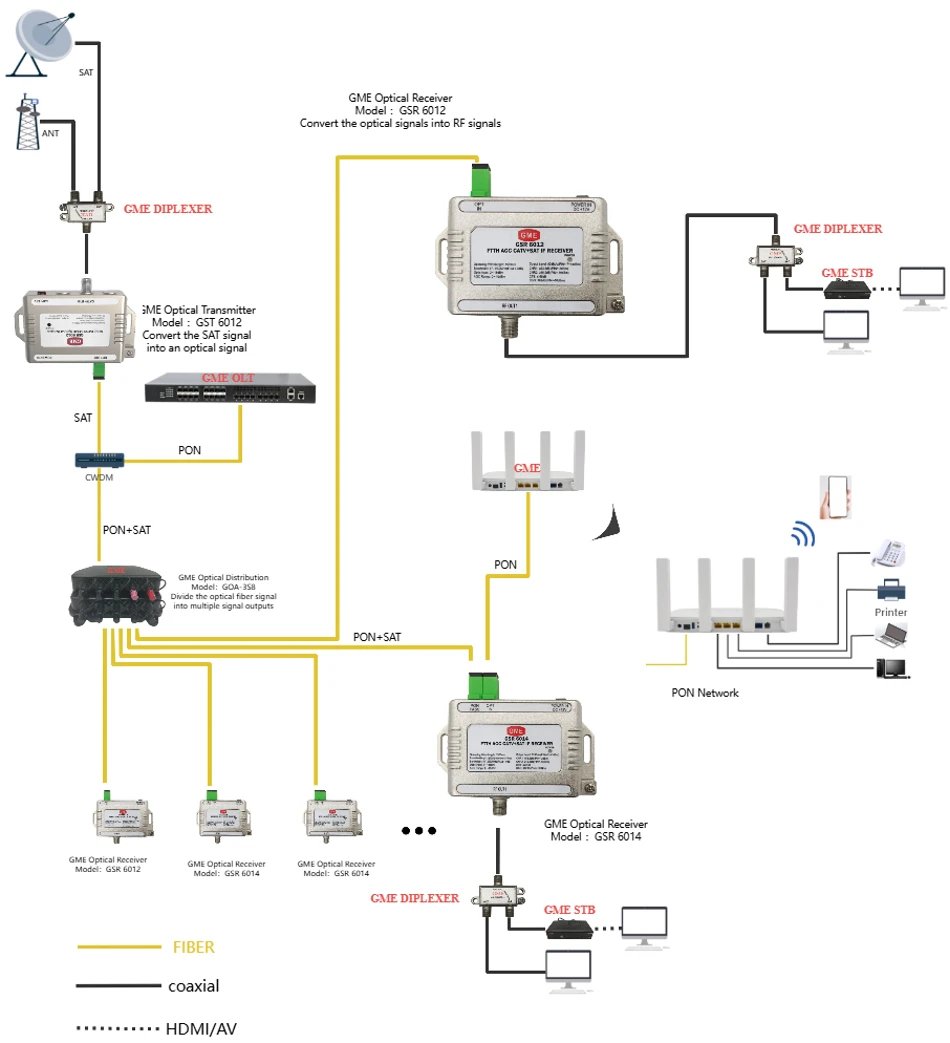

SAT-TERR OVER FIBER
Il-Funzjoni Ewlenija tal-EDFA fin-Netwerks CATV FTTH: Relay u Amplifikazzjoni tas-Sinjal Ottiku
Fi kliem sempliċi, l-għan ewlieni tal-EDFA huwa li jamplifika direttament is-sinjali ottiċi, jikkumpensa għat-telf waqt it-trażmissjoni tal-fibra u jestendi b'mod sinifikanti l-firxa tas-sinjal.
F'netwerk FTTH, sinjali ottiċi huma trażmessi mill-headend tal-operatur u jridu jivvjaġġaw distanzi twal biex jilħqu d-djar tal-utenti. Għalkemm l-ottika tal-fibra b'mod inerenti tesibixxi telf baxx, il-qawwa ottika inevitabbilment tnaqqas fuq id-distanza. Ladarba s-sinjal jiddgħajjef lil hinn minn ċertu punt, ma jistax jibqa' jiġi identifikat b'mod preċiż mir-riċevitur tan-naħa tal-utent-, li jwassal għal interruzzjoni tas-sinjal jew degradazzjoni severa tal-kwalità.
EDFA jaġixxi bħal "stazzjon ta' riforniment" tul il-linja tal-fibra ottika. Jamplifika s-sinjali ottiċi direttament mingħajr ma jikkonvertihom f'sinjali elettriċi, u jagħtiha vantaġġi bla paragun:
Qawwa Għolja tal-Ħruġ: Kapaċi jamplifika tul ta 'mewġ multipli simultanjament, li jappoġġja numru kbir ta' utenti.
Trasmissjoni Trasparenti: Format- u rata-agnostiċi, li jiżguraw kompatibilità qawwija.
Ħoss Baxx: Prestazzjoni eċċellenti tal-istorbju żżomm il-kwalità tas-sinjal.
Billi jħaddmu strateġikament EDFAs fit-trunk tan-netwerk, l-operaturi jistgħu jibnu netwerks CATV li jkopru għexieren jew saħansitra mijiet ta 'kilometri mingħajr ma joqogħdu jinkwetaw dwar l-attenwazzjoni tas-sinjal.
Lil hinn mill-EDFA: Sfidi fix-Xfer tan-Netwerk u Soluzzjonijiet Ewlenin-Riċevituri ta'-Prestazzjoni Għolja
Filwaqt li l-EDFA jindirizza l-isfidi tat-trażmissjoni tat-trunk, is-sinjal jista’ jerġa’ jiddgħajjef minħabba distribuzzjoni u trażmissjoni ulterjuri sa meta jilħaq punti ta’ aċċess tal-utent (eż., bini jew djar), u jista’ jkun fih storbju introdott mill-EDFA. F'dan l-istadju, riċevitur FTTH ta'-prestazzjoni għolja huwa essenzjali għar-riċeviment u l-konverżjoni tas-sinjali ta'-kwalità għolja fl-"aħħar mil."
Dan huwa fejn jidħol fis-seħħ AGC CATV+SAT IF RECEIVER (Automatic Gain Control CATV u Satellite IF Receiver) integrat b'teknoloġiji avvanzati. Riċevitur iddisinjat għal servizzi moderni ta' triple-play, bħal wieħed bil-karatteristiċi li ġejjin, huwa kritiku biex tiġi żgurata-esperjenza tal-utent finali:
Appoġġ għall-Broadband (45–2150 MHz): Jappoġġja bis-sħiħ is-sinjali tradizzjonali CATV RF u s-sinjali tas-satellita IF (SAT IF), li jissodisfaw talbiet differenti ta 'aċċess għas-servizz.
Mibnija-Fl-AGC Ottiku: Dan iservi bħala "assigurazzjoni intelliġenti" kontra ċaqliq tal-qawwa ottika. Meta l-qawwa ottika tad-dħul tvarja minħabba bidliet fit-temperatura ambjentali jew telf minuri tal-link, l-AGC (Kontroll Awtomatiku tal-Gwadan) jaġġusta awtomatikament il-livell tal-ħruġ u l-qligħ biex jiżgura output tas-sinjal stabbli u affidabbli mingħajr intervent manwali, u jnaqqas b'mod sinifikanti l-ispejjeż operattivi.
Ultra-Teknoloġija ta' Storbju Baxx: Jimpjega komponenti attivi avvanzati bħal amplifikaturi GaAs biex jimminimizza l-istorbju, itejjeb Carrier-to-Ratio tal-Istorbju (CNR), u partikolarment itejjeb il-prestazzjoni tas-sinjali amplifikati mill-EDFA, u jwassal kwalità tal-vidjo aktar ċara.
Linearità eċċellenti u Flatness: Inaqqas b'mod effettiv id-distorsjoni, jiżgura saħħa uniformi tas-sinjal fil-kanali kollha, u jipprevjeni kwistjonijiet bħal pixelation jew interruzzjoni f'ċerti kanali.
High-Linearity Photodetector (PD) + Mibni-Fis-CWDM: Bl-użu tat-teknoloġija CWDM (Coarse Wavelength Division Multiplexing), jista' jirċievi sinjali minn wavelengths differenti (eż. sinjali CATV ta' 1550 nm u sinjali ta' data 1490 nm/1310 nm) u jwettaq -kwalità ottika-għal-elettrika permezz ta' proċess ta' backend ta' linja ta' tindif, li jipprovdi sinjal ta' backend għoli.
Telf ta' Ritorn Għoli u Applikazzjoni ta' -Fibra Unika: Topera fuq fibra waħda ta'-core single-mode b'telf għoli ta' ritorn, tnaqqas l-interferenza minn sinjali riflessi u tiżgura l-istabbiltà tal-link.
Sinerġija Bejn EDFA u Riċevituri Intelliġenti
Fil-qosor, l-iskop primarju tal-EDFA fiCATV FTTHnetwerks huwa li jippermetti t-trażmissjoni ta' relay remota, effiċjenti, u ta'-kapaċità għolja ta' sinjali ottiċi, li jservi bħala l-pedament għall-bini ta' netwerks b'mod wiesa'. Fit-tarf tan-netwerk, riċevitur integrat CATV+SAT IF li fih AGC ottiku, ħsejjes ultra-baxx, CWDM, u teknoloġiji oħra jaġixxi bħala l-gwardjan finali li jiżgura kunsinna ta' sinjal ta'-kwalità għolja lill-utenti. Flimkien, jiffurmaw is-sinsla ta' netwerks moderni ta'-veloċità għolja, stabbli u affidabbli tal-fibra-broadband ottika u netwerks ta' servizzi tal-vidjo.
Għall-operaturi tan-netwerk u l-manifatturi tat-tagħmir, l-għażla ta'-riċevitur ta' prestazzjoni għolja bil-karatteristiċi ta' hawn fuq hija deċiżjoni strateġika għall-ottimizzazzjoni tal-prestazzjoni tan-netwerk, it-titjib tas-sodisfazzjon tal-utent, u t-tnaqqis tal-ispejjeż operattivi ġenerali.
