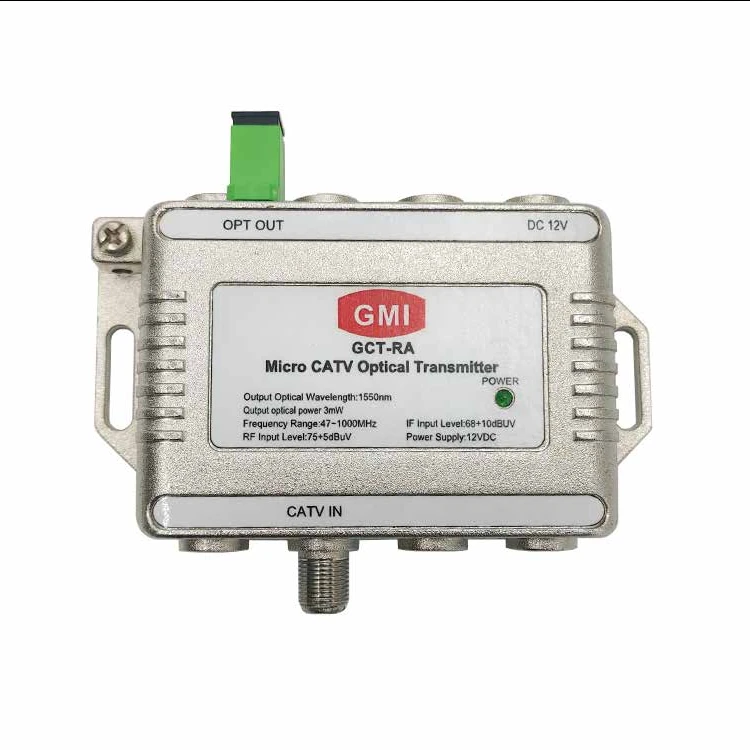

A Trasmettitur ottiku CATVhuwa apparat użat fiNetwerks tat-Televiżjoni bil-Kejbil (CATV)Biex tikkonverti sinjali elettriċi RF (frekwenza tar-radju) f'sinjali ottiċi għal trasmissjoni fuq kejbils tal-fibra ottika. Din it-teknoloġija hija essenzjali għal sistemi moderni ta 'distribuzzjoni tat-TV bil-kejbil, li jippermettu konsenja ta' sinjal ta 'kwalità għolja, ta' kwalità għolja b'telf minimu u interferenza.
Kif jaħdem:
Input tas-sinjal RF:It-trasmettitur jirċievi sinjali RF minn headend tat-TV bil-kejbil, li jinkludi stazzjonijiet televiżivi multipli u sinjali tad-dejta.
Modulazzjoni bil-lejżer:Is-sinjal RF jimmodula laser b'qawwa għolja, tipikament jużamodulazzjoni diretta(għal applikazzjonijiet bi prezz baxx) jewmodulazzjoni esterna(għal prestazzjoni aħjar u distorsjoni aktar baxxa).
Output tas-sinjal ottiku:Il-lejżer modulat joħroġ sinjal ottiku, li huwa trasmess permezz ta 'kejbils tal-fibra ottika għal nodi ta' distribuzzjoni jew riċevituri ottiċi.
Distribuzzjoni tas-sinjal:Fit-tarf li jirċievi, is-sinjali ottiċi jiġu kkonvertiti lura f'sinjali RF u mqassma lill-utenti finali permezz ta 'kejbils koassjali.
Karatteristiċi ewlenin:
Output ta 'enerġija għolja:Tipikament topera fi1310 nmjew1550 nmTul tal-mewġ għal trasmissjoni effiċjenti tal-fibra.
Distorsjoni u ħoss baxx:UżiLejżers DFB (Feedback Distribwit)jewEDFA (amplifikaturi tal-fibra doped erbium)biex ittejjeb il-prestazzjoni.
Trasmissjoni fuq distanza twila:Il-fibri ottiċi jimminimizzaw id-degradazzjoni tas-sinjal, li tippermetti trasmissjoni fuq għexieren jew saħansitra mijiet ta 'kilometri.
Appoġġ multiplu tas-sinjal:Jista 'jittrasmetti t-TV analogu, it-TV diġitali, l-internet, u s-servizzi tal-vuċi fl-istess ħin.
Applikazzjonijiet:
Netwerks CATV:Twassil ta 'sinjali tat-TV bil-kejbil fuq infrastruttura tal-fibra ottika.
Ftth (fibra għad-dar):Użat fin-netwerks ibridi tal-fibra-koassjali (HFC) għal broadband b'veloċità għolja.
IPTV & Trasmissjoni tad-Dejta:Appoġġ għal vidjow diġitali u servizzi ta 'l-internet b'veloċità għolja.
