Introduzzjoni
Hekk kif in-netwerks tal-fibra-sal-id--dar (FTTH) isiru l-istandard globali għall-broadband b'veloċità għolja-, il-fehim tal-komponenti kritiċi li jiżguraw il-prestazzjoni tagħhom huwa essenzjali għall-operaturi. Fost dawn, il-Riċevitur ottiku FTTHgħandu rwol ċentrali fit-twassil ta' servizzi ta' vidjow, vuċi u dejta bla xkiel lill-utenti-aħħarin. Dan il-blog post jidħol fil-prinċipji fundamentali tar-riċevituri ottiċi FTTH, l-ispeċifikazzjonijiet tekniċi tagħhom, u għaliex huma importanti għall-operaturi tan-netwerk.

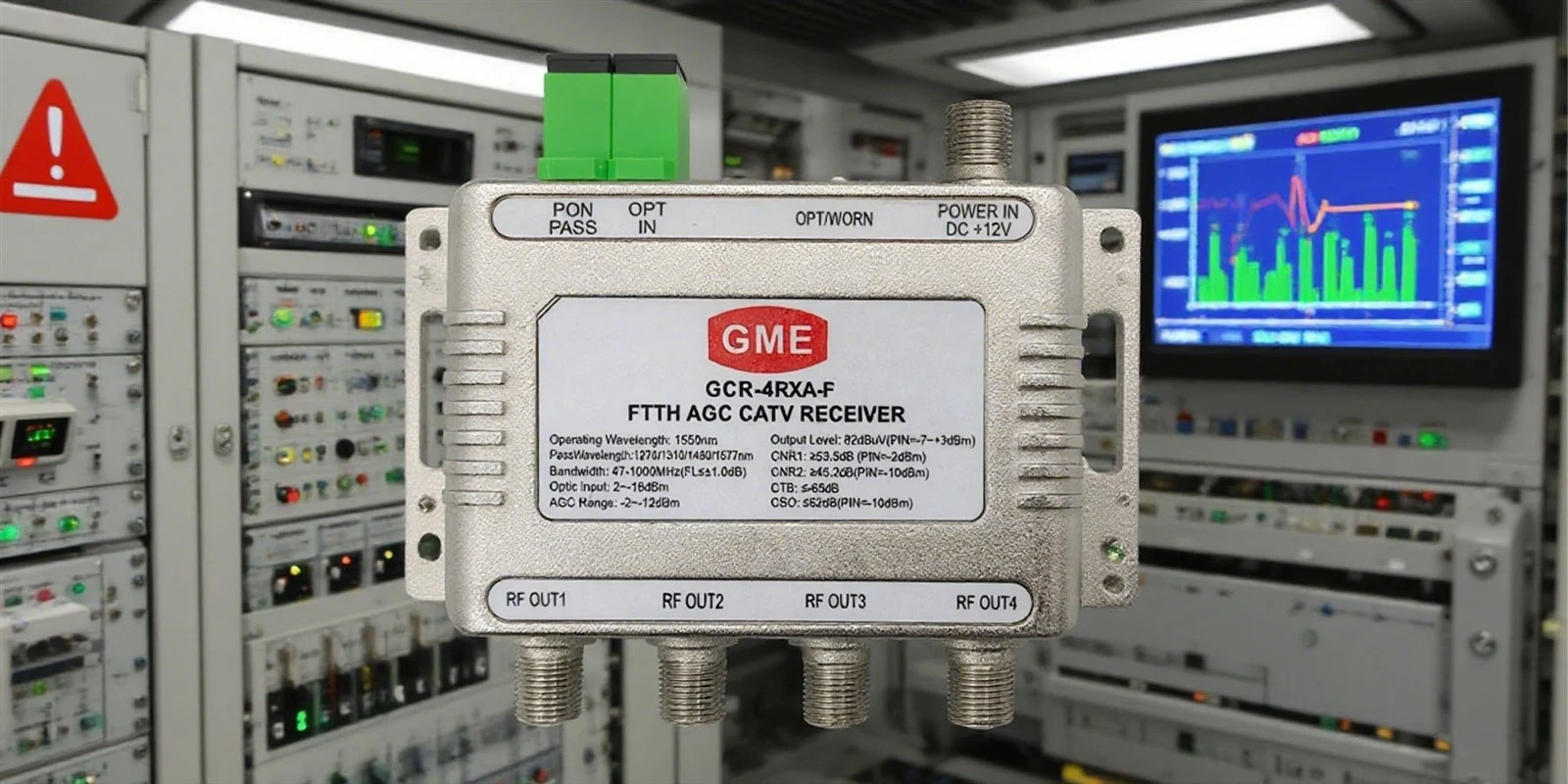

1. X'inhu Riċevitur Ottiku FTTH?
Riċevitur ottiku FTTH huwa apparat installat fil-bini tal-utent (eż., djar jew uffiċċji) biex jikkonverti sinjali ottiċi trażmessi permezz ta 'kejbils tal-fibra f'sinjali elettriċi għad-distribuzzjoni permezz ta' kejbils koassjali jew netwerks Ethernet. Isservi bħala l-pont bejn in-netwerk ottiku passiv (PON) u l-apparati li jiffaċċjaw il-klijent (eż., set-top boxes, routers, jew TVs).
Funzjonijiet ewlenin:
Konverżjoni Fotoelettrika: Tittraduċi sinjali tad-dawl (tipikament f'tul ta 'mewġ ta' 1310nm/1550nm) f'sinjali elettriċi RF.
Amplifikazzjoni tas-Sinjal: Isaħħaħ is-saħħa tas-sinjal biex jiżgura l-aħjar livelli tal-output (eż., 72–95 dBμV).
Tnaqqis tal-Ħoss: Jimminimizza d-degradazzjoni tas-sinjal bl-użu ta' amplifikaturi ta'-storbju baxx (it-teknoloġija GaAs hija komuni).
2. Komponenti Ewlenin u Kif Jaħdmu
Riċevituri ottiċi FTTH moderni jintegraw komponenti avvanzati biex itejbu l-affidabbiltà u l-prestazzjoni:
Photodiode: Normalment photodiode PIN, li jikkonverti d-dawl għal sinjali elettriċi b'effiċjenza quantum għolja (70–90%) u kurrent skur baxx.
Netwerk ta 'Tqabbil ta' Impedenza: Jiżgura trasferiment effiċjenti tas-sinjal bejn il-fotodijodu u l-amplifikatur.
Amplifikatur tal--Storbju Baxx (LNA): Kritika għaż-żamma tal-integrità tas-sinjal; spiss mibnija bl-użu taċ-ċipep GaAs għal ħsejjes minimi.
Mikroproċessur-AGC Ibbażat: Jaġġusta awtomatikament il-qligħ ibbażat fuq il-livelli tal-qawwa tad-dħul (eż., -18dBm sa 0dBm) biex jistabbilizza l-output.
Filtri WDM: Ippermetti servizzi triple-play (vidjo, vuċi, dejta) billi tissepara wavelengths (eż., 1310nm/1490nm/1550nm).
Prinċipju ta' Ħidma:
Sinjali ottiċi jidħlu fir-riċevitur permezz ta 'konnettur SC/APC jew FC/APC. Il-fotodijodu jikkonvertihom f'sinjali elettriċi, li mbagħad jiġu amplifikati, iffiltrati, u joħorġu permezz ta' portijiet RF (eż., konnetturi tat-tip F-).
3. Speċifikazzjonijiet Tekniċi Operaturi Għandhom Jafu
Għall-operaturi, l-għażla tar-riċevitur ottiku t-tajjek teħtieġ attenzjoni għal dawn il-parametri:
| Parametru | Valur Tipiku | Importanza |
| Medda ta' Wavelength | 1100–1600 nm | Kompatibilità mas-sistemi PON (GPON/EPON). |
| Firxa tal-Qawwa tad-Dħul | -18 dBm sa 0 dBm | Jiddetermina s-sensittività u l-firxa dinamika. |
| Livell ta' Output | 72–95 dBμV | Jiżgura biżżejjed saħħa tas-sinjal għall-apparati tal-utent aħħari-. |
| Figura tal-Istorbju (NF) | Inqas minn jew ugwali għal 2.5 dB | Kritika għaż-żamma tal-kwalità tas-sinjal (CNR akbar minn jew ugwali għal 52 dB). |
| MER | Iktar minn jew ugwali għal 32 dB | Essenzjali għall-integrità tas-sinjal diġitali (eż., għall-IPTV). |
| Konsum tal-Enerġija | <1–3 W | Spejjeż operattivi ħomor u ġestjoni termali. |
4. GħaliexRiċevituri Ottiċi FTTHKwistjoni għall-Operaturi
Effiċjenza fl-ispiża: Riċevituri moderni jissimplifikaw il-konnettività tal-aħħar-mili, u jieħdu post l-infrastruttura tar-ram għalja.
Futur-Prova: Appoġġ-applikazzjonijiet ta' bandwidth għoli (eż., vidjo 4K/8K, IoT) u rati ta' data sa 10 Gbps.
Esperjenza tal-Utent: Karatteristiċi bħall-kontroll tal-gwadann awtomatiku (AGC) jiżguraw prestazzjoni stabbli minkejja l-qawwa tad-dħul li tvarja.
Integrazzjoni Triple-Play: Bit-teknoloġija WDM, riċevitur wieħed jista 'jimmaniġġja vidjo, vuċi, u data.
5. Konsiderazzjonijiet ta' Skjerament
Reżiljenza Ambjentali: Agħżel riċevituri b'temperaturi operattivi wiesgħa (-40 grad sa 85 grad) għall-użu fuq barra.
Flessibilità AGC: Agħżel riċevituri b'meded AGC programmabbli (eż., -12dBm sa -2dBm) biex jadattaw għall-varjazzjonijiet tan-netwerk.
Sigurtà u Affidabilità: Ipprijoritizza l-mudelli bi protezzjoni kontra t-tlugħ (eż., konformità IEC 1000-4-5) biex tevita ħsara minn spikes tal-vultaġġ.
6. Xejriet futuri
Miniaturizzazzjoni: Disinji kompatti (eż., 75mm × 66mm × 28mm) għal installazzjonijiet ristretti fl-ispazju-.
Karatteristiċi ta'-Ffrankar tal-Enerġija: Sensuri infra-aħmar biex jitneħħew riċevituri mhux użati.
Sensittività Mtejba: Riċerka f'tekniki ta' akkoljenza koerenti għal prestazzjoni aħjar.
Riċevituri ottiċi FTTHhuma indispensabbli għat-twassil ta' servizzi ta' broadband ta'-kwalità għolja. Billi jifhmu l-isfumaturi tekniċi tagħhom u l-kapaċitajiet li qed jevolvu, l-operaturi tan-netwerk jistgħu jottimizzaw l-investimenti, itejbu s-sodisfazzjon tal-utent, u jibnu netwerks robusti futuri-lesti.
