F'netwerks moderni ta' aċċess għall-broadband,FTTH (Fiber to the Home)saret is-soluzzjoni ta’ skjerament dominanti. Hekk kif id-domanda tal-konsumatur għal video ta'-definizzjoni għolja, TV interattiv, u internet ta'-veloċità għolja qed tkompli tikber, il-Riċevitur AGC CATV (Riċevitur Awtomatiku tat-Televiżjoni bil-Kable tal-Kontroll tal-Qligħ)għandu rwol dejjem aktar kritiku fis-sistemi FTTH. Dan l-artikolu jipprovdi ħarsa ġenerali komprensiva tal-prinċipji tax-xogħol, il-vantaġġi tekniċi, ix-xenarji tal-applikazzjoni, u t-tendenzi tal-industrija tar-Riċevitur FTTH AGC CATV-jgħin lill-qarrejja jifhmu bis-sħiħ dan il-komponent tan-netwerk essenzjali.
X'inhu Riċevitur FTTH AGC CATV?

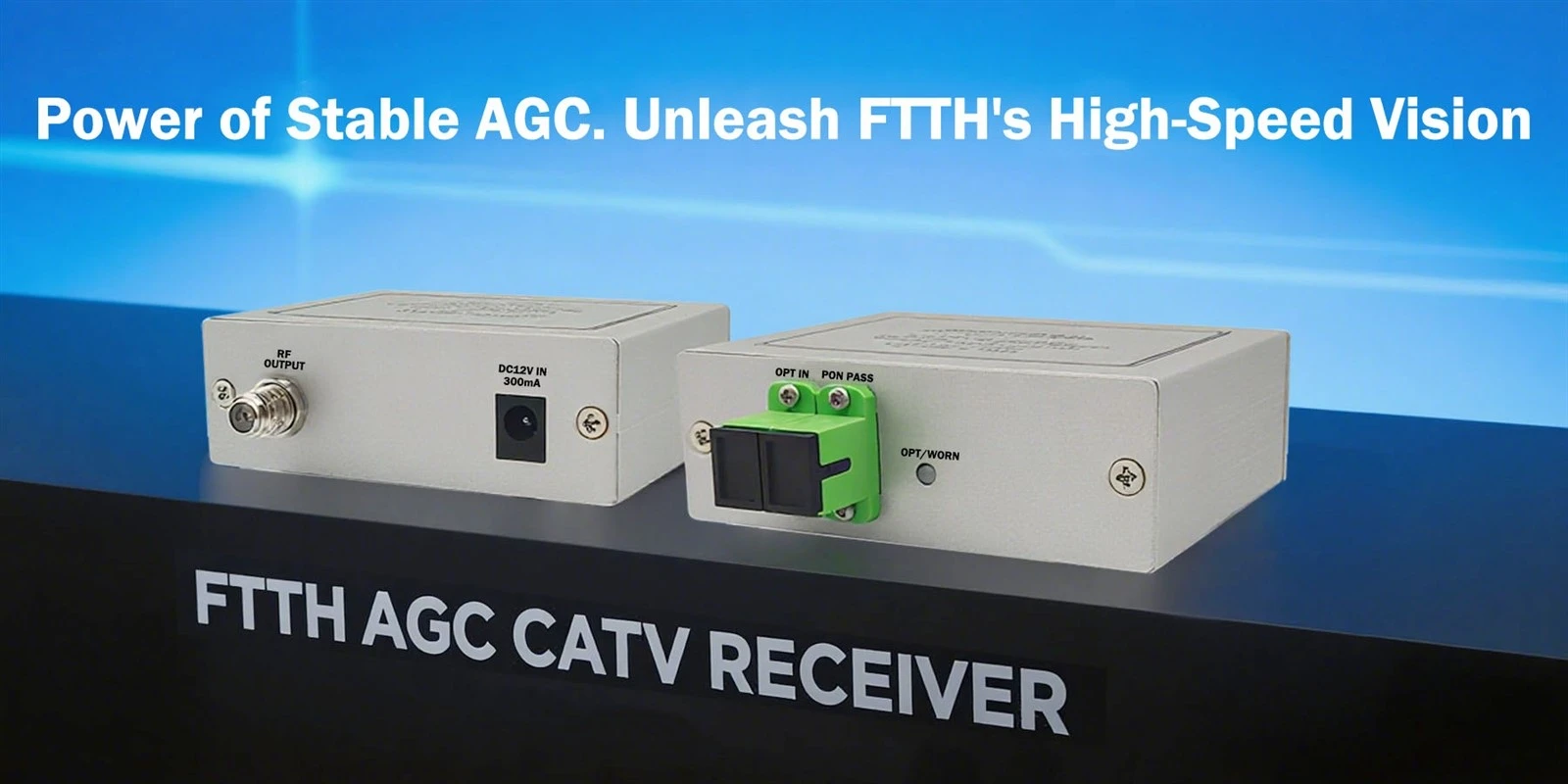

AnRiċevitur FTTH AGC CATVhuwa apparat speċjalizzat ta' riċezzjoni tas-sinjali RF (frekwenza tar-radju) iddisinjat għall-fibra-sa-in-netwerks tad--dar. Jikkonverti sinjali CATV analogi jew diġitali trażmessi fuq fibra ottika lura f'sinjali RF kompatibbli mad-distribuzzjoni tal-kejbil koassjali, li jippermetti t-twassil lill-apparati tal-utenti finali-bħas-set-top boxes u televiżjonijiet.
It-terminu "AGC" tirreferi għalKontroll Awtomatiku tal-Qligħ, teknika ta' amplifikazzjoni dinamika tas-sinjal li tiżgura livelli stabbli tas-sinjal tal-ħruġ-anke meta l-qawwa ottika tad-dħul tvarja-b'hekk iżżomm trażmissjoni tal-vidjo-kwalità għolja.
Kif Taħdem: Ħarsa Ġenerali Simplifikata
Riċeviment tas-Sinjal Ottiku: L-apparat jirċievi sinjali ottiċi CATV downstream (tipikament f'wavelength ta '1550 nm) permezz ta' interfaces tal-fibra standard bħal SC/APC minn OLT (Optical Line Terminal) jew punt ta 'distribuzzjoni ottika.
Opto-Konverżjoni Elettronika: Fotodetector integrat PIN jew APD jikkonverti s-sinjal ottiku f'sinjal elettriku.
Ipproċessar AGC: Iċ-ċirkwit tal-kontroll tal-gwadann awtomatiku jaġġusta dinamikament il-gwadann tal-amplifikatur ibbażat fuq il-qawwa ottika li dieħla, jistabbilizza l-livell tal-ħruġ RF f'meded standard (eż., 75 ± 3 dBµV).
Output RF: Is-sinjal RF ipproċessat jitwassal permezz ta' konnettur tat-tip F- lin-netwerk ta' distribuzzjoni koassjali fid--dar tal-utent.
Għaliex hija AGC daqshekk kritika?
Fl-iskjeramenti ta'-dinja reali FTTH, varjazzjonijiet fit-tul tal-link tal-fibra, il-proporzjonijiet tal-qsim, u t-temperatura ambjentali jistgħu jikkawżaw differenzi sinifikanti fil-qawwa ottika riċevuta fil-punti finali tal-utent. Mingħajr AGC:
Enerġija ottika baxxa→ Proporzjon imnaqqas tas-sinjal-għal-l-istorbju → Silġ tal-vidjo jew pixelazzjoni;
Qawwa ottika għolja→ Saturazzjoni ta 'l-amplifikatur → Distorsjoni tas-sinjal u interferenza ta' intermodulazzjoni.
Riċevitur CATV attivat AGC-awtomatikament jikkumpensa għal dawn il-varjazzjonijiet,ittejjeb ħafna r-robustezza tas-sistema u tiżgura esperjenza konsistenti tal-utent-speċjalment vitali f'netwerks PON maqsuma-kbar (eż., 1:64 jew ogħla).
Speċifikazzjonijiet Tekniċi Ewlenin u Kriterji tal-Għażla
| Parametru | Valur/Medda Tipika | Noti |
|---|---|---|
| Tul tal-mewġ tad-dħul | 1550 nm | Kompatibbli ma 'amplifikaturi EDFA |
| Medda tal-Qawwa tal-Input Ottiku | -10 sa +2 dBm (firxa effettiva AGC) | Firxa usa preferuta |
| Livell ta' Output RF | 75 ± 3 dBµV | Jikkonforma ma 'standards bħal GY/T 106-1999 |
| Medda ta' Frekwenzi | 47–862 MHz jew 54–1002 MHz | Jappoġġja l-ispettru sħiħ tal-kanali CATV |
| C/N (Proporzjon ta' Trasportatur-għall-Storbju) | Iktar minn jew ugwali għal 50 dB | Indikatur ewlieni tal-kwalità tas-sinjal |
| CSO/CTB | Inqas minn jew ugwali għal -65 dBc | Jkejjel distorsjoni mhux lineari |
Meta tagħżel riċevitur, ipprijoritizza l-firxa dinamika AGC, il-flatness tal-ħruġ, l-affidabbiltà u l-appoġġ għal protokolli ta 'ġestjoni remota (eż., SNMP jew TR-069).
Xenarji ta' Applikazzjoni
Triple-Play Netwerks FTTH: Twassil simultanju ta' servizzi ta' data, vuċi u CATV;
Titjib tal-Fiberization tan-Netwerk HFC: Tissostitwixxi amplifikaturi koassjali legacy biex tiżdied il-bandwidth u l-kopertura;
Żviluppi Residenzjali Ġodda / Komunitajiet Intelliġenti: Skjerat bħala standard f'-unitajiet ta' terminazzjoni tad-dar;
Lukandi, Kumpless ta' Appartamenti (MDUs): L-iskjerament ċentralizzat inaqqas l-ispejjeż operattivi.
Xejriet ta' l-Industrija u Perspettivi tal-Futur
Evoluzzjoni Lejn DOCSIS 4.0 u 10G-PON: Ir-riċevituri għandhom jappoġġjaw bandwidths ogħla u skemi ta' modulazzjoni avvanzati;
Ġestjoni Remota Intelliġenti: Integrazzjoni mal-moduli tal-IoT għal rappurtar tal-istatus-ħin reali u manutenzjoni ta' tbassir;
Minjaturizzazzjoni u Konsum ta 'Enerġija Baxxa: Jissodisfaw id-domandi estetiċi u ta'-effiċjenza fl-enerġija f'ambjenti residenzjali;
Appoġġ għal 4K/8K Ultra-Xandir HD: Jeħtieġu proporzjonijiet C/N mtejba u prestazzjoni tal-linearità.
