Fl-era tal-lum iffukata fuq id-dejta-, minn stazzjonijiet bażi 5G għal interkonnessjonijiet taċ-ċentru tad-dejta u trażmissjoni tal-vidjo ta'-definizzjoni għolja, l-awtostradi tal-informazzjoni kollha jiddependu fuq komponent ewlieni: it-trasmettitur ottiku.
Bħala l-"punt tat-tluq" ta 'sistema ta' komunikazzjoni ottika, it-trasmettitur ottiku huwa responsabbli biex jikkonverti sinjali elettriċi f'sinjali ottiċi u jgħaqqadhom fil-fibra ottika. Dan l-artikolu jidħol fil-prinċipji tekniċi, il-komponenti ewlenin, l-ispeċifikazzjonijiet ewlenin u t-tendenzi tat-teknoloġija tal-industrija tat-trasmettituri ottiċi għall-2024-2025.
1. X'inhu anTrasmettitur ottiku?
Trasmettitur ottiku huwa apparat ta' konverżjoni elettro-ottika. Fis-saff fiżiku, il-fluss tax-xogħol operattiv tiegħu jista 'jinġabar fil-qosor fi tliet passi:
Ipproċessar tad-dħul:Jirċievi sinjali elettriċi minn tagħmir tan-netwerk (bħal swiċċijiet u routers).
Konverżjoni Elettro-Ottika:Jimmodula s-sors tad-dawl (dijodu tal-lejżer jew LED) permezz ta 'ċirkwit tas-sewwieq, jikkonverti l-0/1 bits tas-sinjal elettriku f'impulsi tad-dawl li jirrappreżentaw stati mixgħul/mitfi jew bidliet fil-fażi.
Output tal-akkoppjar:Jinjetta d-dawl b'mod effiċjenti f'fibra ottika (modalità-single jew multi-) bl-użu ta' lentijiet jew tekniki ta' akkoppjar dirett.

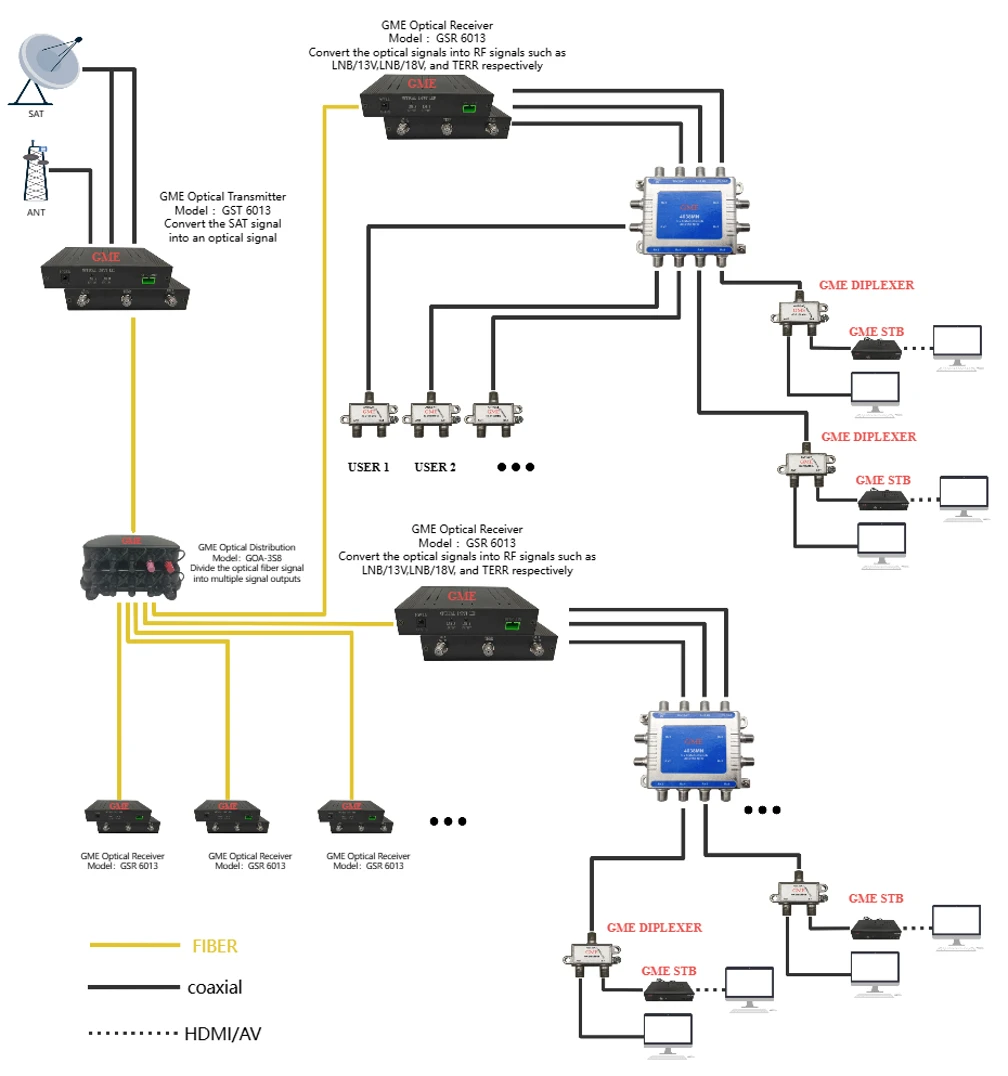

Skont ix-xenarju tal-applikazzjoni, it-trasmettituri huma tipikament ippakkjati ġewwa moduli ottiċi pluggable (bħal SFP, QSFP-DD, OSFP) jew bħala parti minn trasmettituri ottiċi tal-vidjo tax-xandir-grad u sistemi ta 'trasmissjoni ta' fibra ottika analoga.
2. Analiżi tal-Komponenti tat-Teknoloġija Ewlenin
Trasmettitur ottiku ta'-prestazzjoni għolja jikkonsisti prinċipalment fit-tliet partijiet li ġejjin, li jammontaw għal porzjon sinifikanti tad-diffikultà teknika u l-ispiża:
2.1 Sors tad-Dawl: VCSEL, FP, DFB, u EML
Is-sors tad-dawl jiddetermina l-wavelength, il-qawwa u d-distanza tat-trażmissjoni tat-trasmettitur.
VCSEL (Wiċċ tal--Kavità Vertikali-Laser li Jarmi):Jiddomina l-applikazzjonijiet b'ħafna-modalità ta' distanza-qasira (fi żmien 100 metru), bħal moduli ottiċi SR (Short Range) f'ċentri tad-dejta. Il-vantaġġi jinkludu konsum baxx ta' enerġija, spiża baxxa, u faċilità ta' integrazzjoni ta' firxa ta'-skala kbira.
FP (Fabry-Perot Laser):Użat għal applikazzjonijiet ta'-stadju bikri-sa-distanza medja; bħalissa qed jitneħħa gradwalment f'applikazzjonijiet ta'-rata għolja favur lejżers DFB.
DFB (Laser ta' Feedback Distribut):Il-workhorse għat-trażmissjoni b'mod wieħed-. Jikseb output ta 'modalità lonġitudinali waħda permezz ta' gradilja mibnija-, li tirriżulta f'wisa 'tal-linja spettrali dejqa u penali ta' dispersjoni baxxa, adattata għal distanzi minn 10km sa 80km f'netwerks tal-metro u linji long-trunk.
EML (Laser Modulat b'Elettro-assorbiment):Bħalissa l-għażla mainstream għal netwerks backbone 400G/800G b'veloċità għolja-. Jintegra lejżer b'modulatur ta' assorbiment elettro-, li jegħleb l-effett "chirp" assoċjat ma' lejżers modulati direttament (DML) fi frekwenzi għoljin, li jappoġġa rati ta' tul ta' mewġ-uniku ta' 100Gbps u lil hinn.
2.2 Ċirkwit tas-sewwieq
Dajowds tal-lejżer jeħtieġu kurrent ta 'bias stabbli u kurrent ta' modulazzjoni. Iċ-ċipep tas-sewwieq f'trasmettituri ta'-veloċità għolja jeħtieġu linearità għolja (speċjalment għall-modulazzjoni PAM4) u konsum baxx ta' enerġija. Hekk kif il-veloċitajiet jiżdiedu għal 112Gbps u anke 224Gbps, id-disinn taċ-ċippa tas-sewwieq sar konġestjoni kritika li tillimita l-prestazzjoni tat-trasmettitur.
2.3 Ippakkjar u Akkoppjar Ottiku
Il-preċiżjoni tal-ippakkjar għat-trasmettituri jeħtieġ li tilħaq livelli sub-micron. Għal trasmettituri tal-fotonika tas-silikon (Silicon Photonics), it-teknoloġija tal-flip-ċippa ħafna drabi tintuża biex tintegra ċ-ċippa tal-lejżer maċ-ċippa fotonika bbażata fuq is-silikon-, igganċjar id-dawl fil-waveguide permezz tal-igganċjar tat-tarf jew tal-igganċjar tal-ħakk.
3. Indikaturi Ewlenin tal-Prestazzjoni
Meta tevalwa jew tagħżelTrasmettituri ottiċi, l-inġiniera għandhom jiffokaw fuq il-parametri ewlenin li ġejjin:
Tul tal-mewġ:850nm (modalità multi-), 1310nm (dispersjoni żero), 1550nm (l-inqas telf). It-teknoloġiji CWDM u DWDM jutilizzaw wavelengths multipli bejn 1260nm u 1650nm għall-multiplexing tad-diviżjoni tal-wavelength.
Qawwa Ottika tal-Ħruġ:Tipikament imkejjel f'dBm. Distanzi itwal ta 'trażmissjoni jeħtieġu qawwa tal-ħruġ ogħla, li għandha tinżamm taħt il-limitu tal-effett mhux lineari tal-fibra ottika.
Proporzjon ta' Estinzjoni (ER):Il-proporzjon tal-qawwa ottika medja għal-loġika "1" għal-loġika "0". Proporzjon ta' estinzjoni ogħla jirriżulta fi proporzjon aħjar ta' sinjal-għall--ħsejjes fir-riċevitur u Rata ta' Żball tal-Bit (BER) aktar baxxa.
Dijagramma tal-għajnejn:Metrika intuwittiva għall-kwalità tas-sinjal. Fl-ittestjar tat-trasmettitur ta'-veloċità għolja, id-dijagramma tal-għajnejn trid tikkonforma mal-istandards tal-IEEE jew mal-ispeċifikazzjonijiet tal-maskra tal-għajnejn tal-MSA (Multi-Source Agreement), li tiżgura jitter u storbju żejjed minimu.
Tul ta' Mewġ taċ-Ċentru u Wisa' Spettrali:Għas-sistemi DWDM, il-wavelength tat-trasmettitur għandu jillokkja mal-grilja speċifikata mill-ITU-T. Wisa' spettrali idjaq ittejjeb it-tolleranza għad-dispersjoni kromatika.
4. Xejriet tal-Industrija: Evoluzzjoni minn 400G għal 1.6T
Immexxi mit-tkabbir esponenzjali fid-domanda tal-bandwidth mit-taħriġ tal-mudell AI u l-cloud computing,trasmettitur ottikuit-teknoloġija għaddejja minn bidliet bla preċedent:
4.1 Il-Miġja tal-Era Wavelength 200G Wavelength Wavelength
Moduli ottiċi 800G bħalissa qed jiġu skjerati fuq skala, li jutilizzaw internament arkitetturi tat-trasmettituri bħal 8x100Gbps jew 4x200Gbps. Manifatturi ewlenin tal-industrija qed jiżviluppaw modulaturi fotoniċi ta' 200G EML u silikon b'tul ta' mewġ wavelength wieħed, li jwittu t-triq għal moduli ottiċi 1.6T.
4.2 Kummerċjalizzazzjoni Aċċellerata tal-Fotonika tas-Silikon
Trasmettituri diskreti tradizzjonali (DFB b'modulatur separat) qed iħabbtu wiċċhom ma' ostakli fl-ispiża u l-integrazzjoni ta'-densità għolja. Il-fotonika tas-silikon tisfrutta proċessi CMOS biex jintegraw modulaturi fuq sottostrat tas-silikon, flimkien ma' lejżers III-V esterni jew ibridi-integrati, u jiksbu integrazzjoni fotonika ta' skala kbira{-high-rendiment,-baxx{5}}kost baxx.
4.3 Ottika Linear Drive Pluggable (LPO) u Ottika Ippakkjata Ko-(CPO)
Biex tnaqqas il-konsum tal-enerġija fiċ-ċentri tal-kompjuters tal-AI, qed titfaċċa t-teknoloġija LPO. Trasmettituri LPO jeliminaw id-DSP tradizzjonali (Proċessur tas-Sinjal Diġitali), bl-użu ta 'ċipep tas-sewwieq lineari biex issuq direttament il-lejżer, u jnaqqas il-konsum tal-enerġija b'madwar 50%. B'ħarsa 'l quddiem, it-teknoloġija CPO għandha l-għan li tippakkja trasmettituri ottiċi flimkien maċ-ċippa tal-iswiċċjar, li ssolvi b'mod fundamentali l-kwistjoni tat-telf tas-sinjali elettriċi ta' frekwenza għolja -fi traċċi tal-PCB.
4.4 Żviluppi fil--Film Lithium Niobate (TFLN)
Fl-insegwiment ta 'faxxa ta' frekwenza ogħla u konsum ta 'enerġija aktar baxx, modulaturi tal-nijobat tal-litju tal-film irqiq- saru hotspot ta' riċerka. Huma joffru linearità superjuri u bandwidth għoli meta mqabbla ma 'modulaturi fotoniċi u InP tas-silikon, u jpoġġuhom biex ikollhom rwol sinifikanti fit-trasmettituri tal--ġenerazzjoni li jmiss 1.6T/3.2T.
5. Konklużjoni
It-trasmettitur ottiku mhuwiex biss il-punt tal-bidu fiżiku tal-komunikazzjonijiet ottiċi iżda wkoll il-"magna tal-qalba" li tiddetermina l-bandwidth tan-netwerk, id-distanza tat-trażmissjoni u l-ispiża tas-sistema.
Għall-utenti tal-industrija, meta jagħżlu soluzzjonijiet ta 'trasmettitur ottiku, huwa essenzjali li wieħed iħares lil hinn mill-parametru tar-"rata". Evalwazzjoni komprensiva għandha tinkludi:
Xenarju ta' Applikazzjoni:Interkonnessjoni ta'-distanza qasira fi ħdan iċ-ċentri tad-data versus netwerks ta'-sinsla tat-telekomunikazzjoni fuq distanzi twal.
Struttura tal-Ispejjeż:Is-soluzzjonijiet VCSEL huma adattati għal-applikazzjonijiet fuq distanzi qosra-skala kbira; L-EML u l-fotonika tas-silikon huma adattati għal xenarji ta'-prestazzjoni għolja.
Affidabbiltà tal-Katina tal-Provvista:Il-kapaċità għal ċipep tal-laser-veloċità għolja tibqa' stretta. L-għażla ta 'manifatturi b'kapaċitajiet ta' R&D ta 'ċippa indipendenti jew ktajjen tal-provvista stabbli hija kruċjali.
Bl-isplużjoni fid-domanda għall-qawwa tal-komputazzjoni tal-AI, l-industrija tal-komunikazzjoni ottika qed tagħmel transizzjoni mill-mudell tradizzjonali ta '"ottika tas-sewqan tal-elettriku" lejn era ġdida ta' "netwerks li jiddefinixxu l-ottika". Bħala l-punt tat-tluq tan-netwerk ottiku, kull qabża teknoloġika fit-trasmettituri ottiċi se tiddefinixxi l-limitu tal-bandwidth għall-ġenerazzjoni li jmiss ta 'infrastruttura diġitali u intelliġenti.
