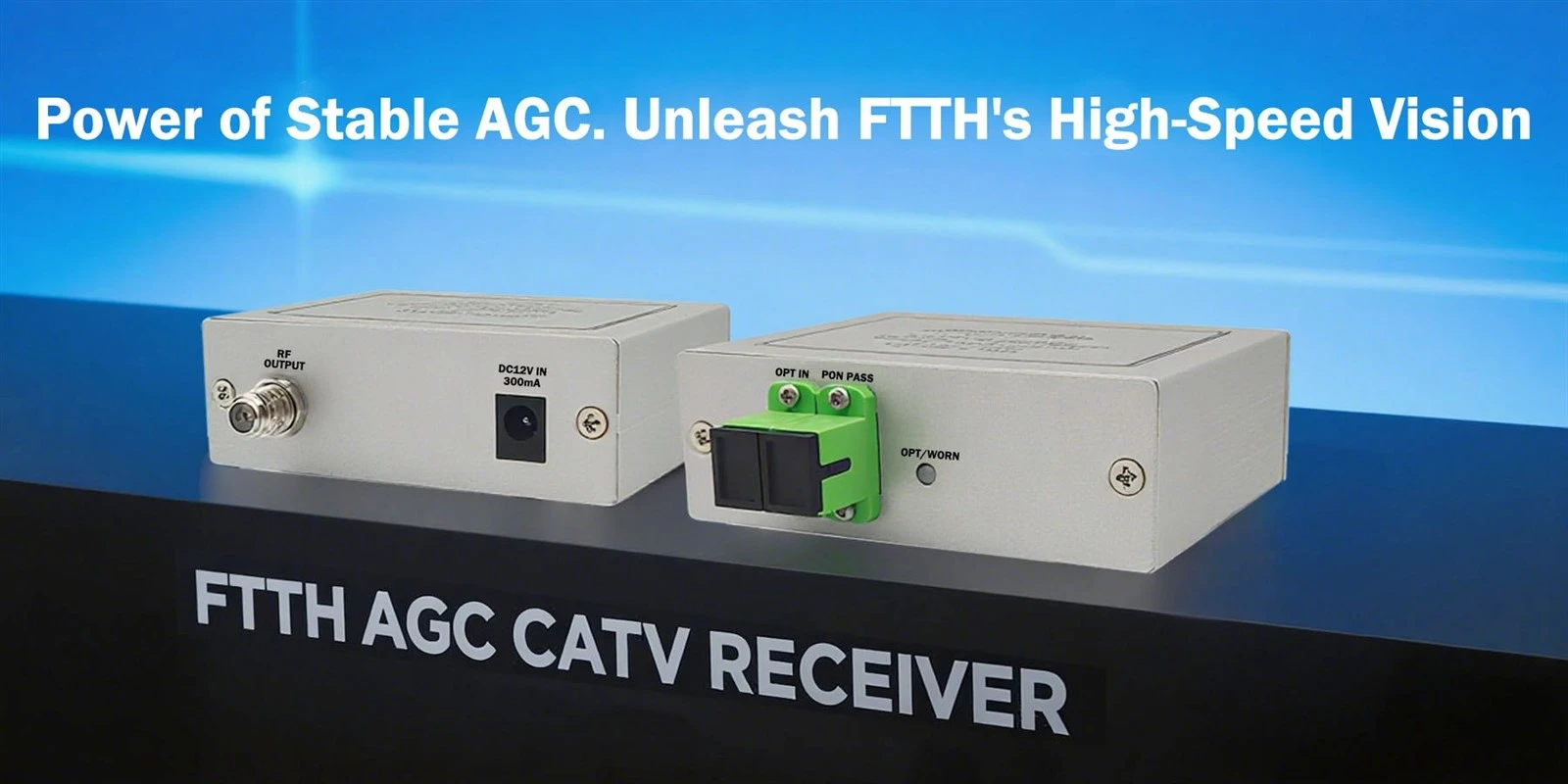

Ir-riċevitur FTTH AGC CATV huwa apparat terminali ewlieni fil-Fiber-għall--in-netwerks-Home (FTTH), li jservi r-rwoli doppji ta' "traduttur tas-sinjal ottiku" u "stabilizzatur tas-sinjal." Il-missjoni ewlenija tagħha hija li tissepara u tikkonverti b'mod effiċjenti u affidabbli l-mewġ ottiku kompost-li jġorr-dejta tal-internet b'veloċità għolja u-sinjali televiżivi ta' kwalità għolja trażmessi permezz ta' fibra waħda-f'sinjali elettriċi li jistgħu jintużaw direttament minn tagħmir standard fid-dar. Din li ġejja hija espożizzjoni komprensiva u-dettall tad-dettalji tekniċi, il-mekkaniżmi ta' ħidma, u s-sinifikat tagħha.
I. Funzjoni ewlenija u Pożizzjonament
F'netwerk FTTH Triple{0}}play tipiku, fibra ta' qatra waħda trid tittrasmetti simultanjament:
Sinjal tad-Dejta Downstream:Tipikament tuża l-wavelength 1490nm, għal aċċess għall-internet, VoIP, eċċ.
Sinjal tad-Dejta Upstream:Tipikament bl-użu tal-wavelength 1310nm, għad-dejta tal-upload tal-utent.
Sinjal tal-Vidjow CATV downstream:Tipikament bl-użu tal-wavelength ta '1550nm, għat-trasmissjoni ta' programmi tat-TV tax-xandir analogu u diġitali.
Il-Riċevitur FTTH AGC CATVhuwa speċifikament responsabbli għall-ipproċessar tas-sinjal tal-vidjo CATV ta 'wavelength 1550nm. Jiġbed dan is-sinjal ottiku b'mod preċiż mill-fibra, jikkonvertih f'sinjal elettriku ta' Frekwenza tar-Radju (RF), u joħroġh permezz ta' kejbil koassjali għal televiżjonijiet jew set-top boxes. Hija mibnija-fiKontroll Awtomatiku tal-Qligħ (AGC)hija essenzjali biex tiġi żgurata l-esperjenza tal-utent. Jikkumpensa awtomatikament għal varjazzjonijiet fil-qawwa tal-input ottiku kkawżati minn fatturi bħad-distanza tal-linja tal-fibra, liwi, jew bidliet fit-temperatura ambjentali, li jiggarantixxi li l-output tal-livell tas-sinjal RF għat-TV jibqa 'kostanti. Dan jipprevjeni kwistjonijiet ta 'stampa bħal borra, mudelli ta' mużajk, jew interruzzjonijiet.
II. -Analiżi fil-Fond ta' Komponenti u Teknoloġiji Ewlenin
1. Front ottiku-Tmiem u Filtru WDM
Iffiltrar ta' Preċiżjoni:L-apparat jintegra filtru ta' -Wavelength Division Multiplexing (WDM) ta' prestazzjoni għolja. Il-karatteristiċi tal-passband tiegħu huma ottimizzati ħafna għall-wavelength ta '1550nm, li jippermettu s-separazzjoni preċiża tas-sinjal ottiku 1550nm CATV mis-sinjali ottiċi mħallta 1310/1490/1550nm b'telf ta' inserzjoni baxx ħafna u crosstalk. Jiżgura wkoll li s-sinjali ottiċi tal-kanal tad-dejta jgħaddu mingħajr telf (għall-modem ONU/ottiku sussegwenti għall-ipproċessar).
Fotodetector (PIN jew APD):Din hija l-"għajn" tar-riċevitur. Jikkonverti s-sinjal ottiku separat ta '1550nm f'sinjal elettriku dgħajjef. Għal xenarji ta' dħul ta'-distanza twila, ta'-qawwa għolja, jista' jintuża Avalanche Photodiode (APD) minħabba l-gwadann intern tiegħu u s-sensittività ogħla.
2. L-Operazzjoni Preċiża tas-Sistema ta 'Kontroll Awtomatiku tal-Gwadan (AGC).
Is-sistema AGC hija l-"qalba intelliġenti" tal-apparat kollu, li topera bħala feedback kontinwu ta' ċirku magħluq-:
Sejbien tas-Sinjal:Is-sistema timmonitorja kontinwament il-livell tas-sinjal RF wara konverżjoni fotoelettrika u amplifikazzjoni inizjali.
Tqabbil u Ġenerazzjoni ta' Żbalji:Huwa jqabbel il-livell tas-sinjal misjub ma 'livell ta' referenza ssettjat minn qabel, ideali biex jikkalkula valur ta 'żball.
Aġġustament dinamiku tal-gwadann:Dan is-sinjal ta 'żball isuq Amplifikatur tal-Gwadan Varjabbli (VGA) jew jikkontrolla l-vultaġġ tal-polarizzazzjoni tal-fotodetector. Jekk il-qawwa ottika tad-dħul tonqos (eż., għal -8 dBm), l-AGC jikkmanda żieda fil-gwadann. Jekk il-qawwa ottika tad-dħul tiżdied (eż., għal +2 dBm), tnaqqas il-qligħ b'mod korrispondenti.
Riżultat Stabbli:Permezz ta' dan l-aġġustament dinamiku, irrispettivament minn kif il-qawwa ottika tad-dħul tvarja fi ħdan il-firxa wiesgħa speċifikata (eż., +2 dBm sa -8 dBm), il-livell finali tas-sinjal RF tal-ħruġ (eż., nominali 65 dBµV) jista 'jinżamm bi stabbiltà għolja, tipikament fi żball ta' ±1 dB. Dan jelimina kompletament il-kwistjonijiet tal-kwalità tal-istampa kkawżati minn varjazzjonijiet tas-sinjal.
3. RF Ipproċessar u Modulu Output
Amplifikazzjoni u Ekwalizzazzjoni ta' Multi-Stadji:Wara li jkun ikkontrollat mill-AGC prinċipali, is-sinjal jidħol f'katina ta 'amplifikazzjoni RF sussegwenti biex tinkiseb kapaċità suffiċjenti ta' sewqan tal-output. Mudelli avvanzati jistgħu jinkludu wkollKontroll Awtomatiku tal-Inklinazzjoni (ASC), li jistgħu jikkumpensaw awtomatikament għar-rispons differenzjali tal-fibra għal subcarriers RF ta 'frekwenzi differenti, li jiżguraw flatness madwar il-bandwidth kollu tal-frekwenza tat-TV (eż., 47-1000 MHz jew ogħla).
Portijiet tal-ħruġ u iżolament:Tipikament jipprovdi 1 sa 4 portijiet tal-ħruġ RF (eż., konnetturi tat-tip F-) b'iżolament għoli biex timminimizza l-interferenza bejn outputs multipli. Il-portijiet għandhom protezzjoni tajba kontra s-sajjetti u l-iskarigu elettrostatiku (ESD).
4. Disinn Strutturali u Adattabilità Ambjentali
Kompartiment imħatteb:Komunement juża djar ta 'liga ta' aluminju fondut die-, li jservu l-funzjonijiet tripli ta 'dissipazzjoni tas-sħana (ġbid tas-sħana b'mod effiċjenti minn amplifikaturi interni), ilqugħ elettromanjetiku (EMI) (li jipprevjeni interferenza esterna u tnixxija tas-sinjal intern), u protezzjoni mekkanika.
Il--Protezzjoni kollha tat-Temp:Mudelli ta 'barra jew ta' ġewwa/barra għandhom grad għoli ta 'kapaċità li ma jgħaddix ilma u li ma jgħaddix mit-trab (eż. klassifikazzjoni IP65), kapaċi jifilħu ambjenti ħarxa bħal kesħa qawwija, temperaturi għoljin, u umdità għolja, u jiżguraw tħaddim affidabbli fit-tul-.
Installazzjoni flessibbli:Disinn kompatt jappoġġa l-immuntar mal--ħajt, l-arblu-, jew it-tqegħid fuq id-desktop, li jadatta għal punti ta' installazzjoni differenti fid-dar (eż., kaxxa tal-informazzjoni, ħdejn il-kabinett tat-TV).
III. Fluss tax-Xogħol minn Tmien-sa-Tmiem f'Netwerk FTTH
Injezzjoni tas-Sinjal:Is-sinjal ottiku ta 'wavelength CATV ta' 1550nm mill-headend tal-operatur huwa kkombinat mas-sinjali ottiċi tad-data 1490/1310nm mill-uffiċċju ċentrali OLT f'combiner WDM estern jew amplifikatur ottiku. Is-sinjal magħqud jiġi trażmess permezz ta' fibri tas-sinsla u tan-netwerk tad-distribuzzjoni lejn il-bini tal-abbonat.
Separazzjoni tas-Sinjal:Il-fibra tal-qatra l-ewwel tikkonnettja ma 'splitter ottiku (jekk preżenti), imbagħad fiż-żona tat-tagħmir tal-post tal-klijent. Hawnhekk, il-port tal-input tal-Riċevitur FTTH AGC CATVjirċievi s-sinjal ottiku mħallat. Il-filtru WDM intern tiegħu l-ewwel "jneħħi" is-sinjal ottiku ta '1550nm CATV, u jidderieġih lejn il-mogħdija tar-riċevitur CATV. Is-sinjali ottiċi 1310/1490nm li jifdal jinħarġu permezz ta 'pigtail separat lill-Unità tan-Netwerk Ottiku (ONU) għall-ipproċessar ta' servizzi tal-internet u tal-vuċi.
Konverżjoni u Stabbilizzazzjoni fotoelettrika:Is-sinjal ottiku ta '1550nm imqaxxar huwa kkonvertit f'sinjal elettriku RF mill-fotodetector. Iċ-ċirkwit AGC jopera f'-ħin reali, u jiżgura li anke jekk il-qawwa ottika tvarja ftit minħabba bidliet fit-temp jew irfinar- fin-netwerk, is-saħħa tas-sinjal RF konvertit tibqa' kostanti.
Distribuzzjoni tas-Sinjal:Is-sinjal RF stabbilizzat u amplifikat ta'-kwalità għolja jitqassam permezz ta' kejbil koassjali għal diversi televiżjonijiet jew set-kaxxi ta' fuq fid-dar, li jippermetti lill-utenti jaraw programmi tat-televiżjoni diretti ċari u teptip-b'xejn.
IV. Sommarju tal-Vantaġġi ewlenin u l-Valur
Esperjenza tal-Utent Stabbli Ultimate:It-teknoloġija AGC taġixxi bħala gwardjan inviżibbli, tikkanċella perfettament il-varjazzjonijiet tas-sinjali imperċettibbli għall-utenti, u tagħti stampi ċari b'mod konsistenti.
Wisa' ta' Faxxa Għolja u Kompatibilità futura:Jappoġġja bandwidths RF sa 1 GHz jew saħansitra 1.2 GHz, filwaqt li jirriserva spazju biżżejjed għal 4K/8K Ultra HD TV, kanali aktar interattivi, u aġġornamenti futuri tas-servizz.
Netwerk Simplifikat u Iffrankar tal-Ispejjeż:It-trażmissjoni tas-servizzi kollha fuq fibra waħda tnaqqas b'mod sinifikanti l-kumplessità tal-kejbils tal-operatur u l-ispejjeż operattivi. Għall-utenti, l-integrazzjoni għolja tal-apparat tiffranka l-ispazju u tissimplifika l-installazzjoni.
Affidabilità u Durabilità Eċċezzjonali:Id-disinn ta' grad industrijali-u kostruzzjoni kompletament issiġillata jiżguraw operazzjoni stabbli bla interruzzjoni 24/7 b'Mean Time Between Failures (MTBF) twil ħafna, li jbaxxu l-ispiża totali tas-sjieda matul iċ-ċiklu tal-ħajja tiegħu.
Ipplaggja-u-ilgħab u Manutenzjoni Konvenjenti:L-apparat tipikament ma jeħtieġ l-ebda konfigurazzjoni kumplessa tal-kamp, peress li l-livell tal-output huwa awtomatikament stabbilizzat. Is-sistemi ta 'monitoraġġ tan-netwerk jistgħu jimmonitorjaw mill-bogħod l-istatus tiegħu permezz ta' mewġa ta 'trasportatur jew mezzi oħra, li jiffaċilitaw twissija ta' ħsara u lokalizzazzjoni.
Il-Riċevitur FTTH AGC CATVhuwa ferm aktar minn sempliċi konvertitur "ottiku-għa-elettriku". Hija sottosistema kumplessa li tintegra filtrazzjoni ottika avvanzata, konverżjoni fotoelettrika ta 'preċiżjoni, kontroll intelliġenti ta' ċirku magħluq-, u disinn industrijali imħatteb. Hija ħolqa kritika fl-iżgurar ta' twassil bla xkiel ta' servizzi tal-vidjo ta'-kwalità għolja fl-"aħħar mitt metru" ta' Fiber-sa-id--Dar, li tiggarantixxi fis-skiet li miljuni ta' djar jistgħu jgawdu minn servizzi televiżivi ta' xandir stabbli, ċari u sinjuri. Huwa apparat terminali intelliġenti indispensabbli f'netwerks moderni ta 'aċċess ottiku sħiħ.
