Il-qalba tat-Trażmissjoni ta' Sinjal RF għal Fibra: Spjegazzjoni Sħiħa tal-Prinċipju ta' Konverżjoni ta' Sinjal Analoġiku għal Fibra
F'xenarji ta' trażmissjoni tas-sinjali RF (Frekwenza tar-Radju), spiss tkun inkwetat b'dawn il-problemi: attenwazzjoni severa tas-sinjal wara trażmissjoni fuq distanza twila-, distorsjoni tas-sinjal ikkawżata minn interferenza elettromanjetika, u wajers tal-kejbil goffi u għaljin? Kemm jekk huma stazzjonijiet bażi ta 'komunikazzjoni, tagħmir ta' astronomija tar-radju, kontroll industrijali, jew sistemi tar-radju u tat-televiżjoni, it-trażmissjoni stabbli tas-sinjali RF hija domanda ewlenija-u t-teknoloġija tat-trasmissjoni tas-sinjal RF għal fibra ottika hija ċ-ċavetta biex issolvi dawn il-punti ta 'uġigħ. Illum, popolarment se nkissru l-loġika tal-qalba: kif is-sinjali RF analogi jiġu kkonvertiti f'sinjali tal-fibra ottika biex tinkiseb interferenza-ħielsa,-distanza twila, u trasmissjoni ta' fedeltà-għola.
L-ewwel, huwa meħtieġ li tiġi ċċarata premessa ewlenija: it-trasmissjoni tal-fibra ottika ġġorr sinjali ottiċi, filwaqt li s-sinjali RF tagħna huma sinjali elettriċi analogi, u t-tnejn mhumiex direttament kompatibbli. Għalhekk, l-essenza tas-sinjal analogu għall-konverżjoni tal-fibra hija li tlesti żewġ konverżjonijiet: "sinjal elettriku analogu → sinjal ottiku → sinjal elettriku analogu", u mbagħad tirrealizza trasmissjoni ta 'sinjal effiċjenti permezz tal-karatteristiċi baxxi ta' -telf u kontra -interferenza tal-fibra ottika -li hija wkoll il-loġika tax-xogħol ewlenija tas-sinjal RF tagħna għal prodotti tal-fibra ottika. Il-proċess kollu huwa prinċipalment maqsum f'5 passi ewlenin, li kull wieħed minnhom jiddetermina l-kwalità tat-trażmissjoni tas-sinjal. Aħna nispjegawhom fid-dettall flimkien mad-disinn attwali tal-prodott.
Pass 1: Ipproċessar minn qabel tas-Sinjal RF Analog - Elimina l-Interferenza u Ottimizza l-Kwalità tas-Sinjal
Sinjali RF analogi oriġinali (bħal sinjali ta 'frekwenza tar-radju minn stazzjonijiet bażi u sinjali ta' skoperta minn radars) ħafna drabi huma mħallta ma 'ħoss u interferenza. Il-konverżjoni diretta se twassal għal distorsjoni tas-sinjali ottiċi u taffettwa l-effetti tat-trażmissjoni. Għalhekk, qabel ma jidħlu fil-link ta 'konverżjoni, il-prodotti tagħna l-ewwel se jipproċessaw minn qabel is-sinjali RF analogi, li hija wkoll il-bażi biex tiġi żgurata l-fedeltà tat-trażmissjoni.
L-ipproċessar minn qabel jinkludi prinċipalment żewġ operazzjonijiet ewlenin: l-ewwel, amplifikazzjoni tas-sinjal, li jamplifika sinjali RF dgħajfa għal qawwa adattata għall-konverżjoni permezz ta 'amplifikatur ta'-preċiżjoni għolja biex jiġi evitat falliment tal-konverżjoni minħabba sinjali dgħajfa; it-tieni, filtrazzjoni u purifikazzjoni, li juża modulu ta 'filtrazzjoni professjonali biex jiffiltra ħsejjes irrilevanti u sinjali ta' interferenza u jżomm sinjali RF effettivi puri. Il-prodotti tagħna jadottaw teknoloġija ta 'filtrazzjoni apposta, li tista' tadatta b'mod preċiż għall-medda ta 'frekwenza tas-sinjal RF ta' 5MHz sa 6GHz, tiżgura l-purità tas-sinjali pproċessati minn qabel u tipprepara għal konverżjoni sussegwenti.

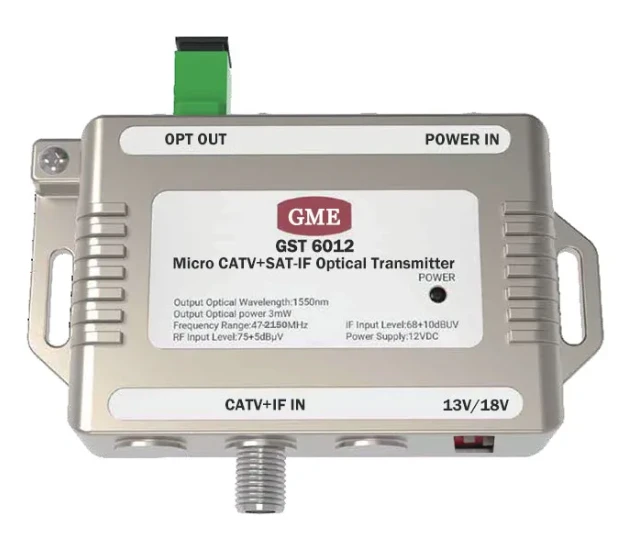

Pass 2: Elettro-Konverżjoni Ottika (E/O) - "Ittraduċi" Sinjali Elettriki Analoġiċi f'Sinjali Ottiċi
Dan huwa l-pass ewlieni tal-proċess kollu ta 'konverżjoni u l-qalba teknika tal-prodotti tagħna. Fi kliem sempliċi, huwa li tikkonverti s-sinjali elettriċi analogi RF ipproċessati minn qabel f'sinjali ottiċi li jistgħu jiġu trażmessi f'fibri ottiċi permezz ta 'apparati ta' konverżjoni elettro-ottika-ekwivalenti għat-tqegħid ta '"kisja tad-dawl" fuq is-sinjali elettriċi, li jippermettilhom jiksbu trażmissjoni -distanza twila bil-vantaġġi tal-fibra ottika.
Il-prodotti tagħna jużaw diodes tal-lejżer DFB ta '{0}}linearità għolja bħala l-apparat ta' konverżjoni elettro- ottika tal-qalba, u l-prinċipju tax-xogħol tagħhom huwa bbażat fuq it-teknoloġija "Modulazzjoni tal-Intensità (IM)": il-kurrent tas-sewqan tal-lejżer huwa modulat direttament mis-sinjal elettriku, sabiex l-intensità tal-qawwa ottika tal-ħruġ tinbidel b'mod sinkroniku mal-amplitudni tas-sinjal tal-qawwa ottika tal-ħruġ b'mod sinkroniku mal-amplitudni tas-sinjal analogu RF ta' dawl simili. tal-ħoss, il-bidla fl-intensità tad-dawl tikkorrispondi kompletament mal-liġi tal-bidla tas-sinjal RF oriġinali, li tirrealizza mapping preċiż ta '"sinjal elettriku → sinjal ottiku". Il-vantaġġ ta 'dan il-metodu ta' modulazzjoni huwa veloċità ta 'rispons mgħaġġel u distorsjoni tas-sinjal żgħir, li jistgħu jimmassimizzaw iż-żamma tal-karatteristiċi oriġinali ta' sinjali RF analogi, speċjalment adattati għal xenarji b'rekwiżiti għoljin għal fedeltà tas-sinjal, bħall-astronomija tar-radju u l-komunikazzjoni bis-satellita.
Fl-istess ħin, il-prodotti tagħna għandhom funzjoni ta 'kumpens tat-temperatura mibnija-, li tista' effettivament tpaċi l-impatt tal-bidliet fit-temperatura ambjentali fuq il-lejżer, u tiżgura l-istabbiltà tas-sinjali ottiċi. Anke f'ambjenti estremi minn -40 grad sa +70 grad , jista 'jlesti b'mod stabbli konverżjoni elettro-ottika.
Pass 3: Trażmissjoni tal-Fiber Optic - Interferenza-Ħieles, Baxx-"Kanal tas-Sinjal" Telf
Wara l-konverżjoni elettro-ottika, is-sinjal ottiku jiġi akkoppjat fil-qalba tal-fibra u jibda trażmissjoni fuq-distanza twila. Il-vantaġġ ta 'dan il-pass huwa l-qalba tat-trażmissjoni tal-fibra ottika differenti mit-trażmissjoni tal-kejbil tradizzjonali: il-fibra ottika tuża l-prinċipju ta' riflessjoni totali tad-dawl biex irażżan is-sinjal ottiku biex jippropaga ġewwa l-qalba tal-fibra. L-indiċi refrattiv tal-qalba tal-fibra huwa kemmxejn ogħla minn dak tal-kisi, u jiżgura li s-sinjal ottiku ma jnixxix u jirrealizza trasmissjoni effiċjenti.
Meta mqabbel ma 'kejbils koassjali tradizzjonali, it-trasmissjoni tal-fibra ottika għandha tliet vantaġġi insostitwibbli, li huma wkoll iċ-ċavetta għall-prodotti tagħna biex isolvu l-punti tal-uġigħ tal-klijenti: l-ewwel, telf baxx. Fil-medda 1550nm, it-telf ta 'trasmissjoni ta' fibra ottika huwa biss madwar 0.2dB/km, li huwa ħafna inqas mit-telf ta 'kejbils koassjali li ħafna drabi huwa diversi dB/m. Anke jekk jiġi trażmess għal għexieren jew saħansitra mijiet ta 'kilometri, is-sinjal mhux se jkun attenwat b'mod sinifikanti; it-tieni, kontra l--interferenza qawwija. Il-fibra ottika hija materjal dielettriku, li huwa kompletament immuni għal interferenza elettromanjetika (EMI) u interferenza tal-frekwenza tar-radju, speċjalment adattata għal ambjenti ta 'interferenza ħarxa bħall-industrija u l-militar; it-tielet, piż ħafif. Id-dijametru ta 'fibra ottika waħda huwa biss 125 mikron, li huwa ħafna eħfef minn kejbils koassjali, u jnaqqas ħafna d-diffikultà u l-ispiża tal-wajers.
Il-prodotti tagħna huma kompatibbli mal-fibra ottika SM28 single-mode u jappoġġaw it-teknoloġija Wavelength Division Multiplexing (WDM), li tista 'tirrealizza t-trasmissjoni tas-sinjali RF b'ħafna-kanali permezz ta' fibra ottika waħda, tkompli ttejjeb l-effiċjenza tat-trażmissjoni, tnaqqas l-ispejjeż tal-wajers, u tadatta għal ħtiġijiet ta 'applikazzjoni multi-xenarju.
Pass 4: Konverżjoni Fotoelettrika (O/E) - "Irrestawra" Sinjali Ottiċi għal Sinjali Elettriki Analoġiċi

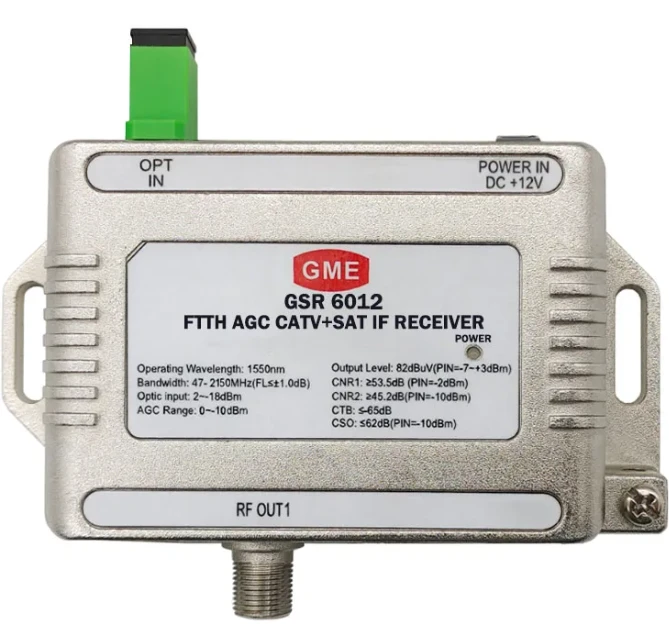

Meta s-sinjal ottiku jilħaq it-tarf li jirċievi, jeħtieġ li jiġi kkonvertit lura għas-sinjal elettriku analogu RF oriġinali permezz ta 'konverżjoni fotoelettrika sabiex ikun jista' jiġi rikonoxxut u użat minn tagħmir terminali (bħal stazzjonijiet bażi, radars u wirjiet). Dan il-pass huwa l-proċess bil-maqlub ta' konverżjoni elettro-ottika, li teħtieġ ukoll apparati ta'-preċiżjoni għolja biex tiġi żgurata l-kwalità tar-restawr.
Il-prodotti tagħna jużaw photodetectors ta'-sensittività għolja (PIN photodiodes jew valanga photodiodes APD) bħala l-apparat ewlieni ta 'konverżjoni. Il-funzjoni tagħhom hija li jikkonvertu l-bidla fl-intensità tas-sinjali ottiċi f'sinjali elettriċi korrispondenti (kurrent fotoġenerat) -aktar ma tkun b'saħħitha l-qawwa ottika, akbar ikun il-kurrent iġġenerat, li jikkorrispondi kompletament mal-liġi tal-bidla tas-sinjal tat-tarf li jittrasmetti. Is-sinjal elettriku kkonvertit se jiġi amplifikat aktar minn amplifikatur ta '-storbju baxx biex jiġi żgurat li s-saħħa tas-sinjal tissodisfa r-rekwiżiti tat-tagħmir terminali, u fl-istess ħin irażżan l-interferenza tal-istorbju biex tiġi evitata distorsjoni tas-sinjal restawrat.
Pass 5: Post tas-Sinjal-Ipproċessar - Restawr Preċiż biex Adatta għall-Ħtiġijiet Terminali
Wara l-konverżjoni fotoelettrika, is-sinjal elettriku analogu RF jeħtieġ li jgħaddi mill-pass finali tal-ipproċessar ta' wara-qabel ikun jista' verament jibda jintuża. L-ipproċessar ta 'wara-prinċipalment jinkludi l-iffurmar tas-sinjal u l-kalibrazzjoni tal-qligħ: il-modulu tal-iffurmar jikkoreġi distorsjonijiet minuri li jistgħu jseħħu waqt it-trażmissjoni tas-sinjal biex jiżgura li l-forma tal-mewġ tas-sinjal tkun kompletament konsistenti mas-sinjal oriġinali; il-modulu tal-kalibrazzjoni tal-qligħ jaġġusta l-gwadann tas-sinjal għall-firxa adattata għat-tagħmir terminali biex jevita ħsara fit-tagħmir ikkawżata minn saħħa tas-sinjal eċċessiv jew insuffiċjenti.
Il-prodotti tagħna jappoġġjaw Kontroll Awtomatiku tal-Gwadan (AGC), li jista 'awtomatikament jaġġusta l-parametri tal-gwadann skont id-distanza tat-trażmissjoni u s-saħħa tas-sinjal mingħajr intervent manwali, itejjeb ħafna l-faċilità tal-użu, u jiżgura stabbiltà u konsistenza fit-tul- tas-sinjali.
Għaliex Agħżel is-Sinjal RF tagħna għall-Prodotti tal-Fiber Optic?
Nifhmu l-prinċipju ta 'konverżjoni ta' sinjal analogu għal fibra, mhuwiex diffiċli li ssib li kull pass tal-proċess ta 'konverżjoni jiddependi fuq-apparat ta' preċiżjoni għolja u disinn ottimizzat-u din hija l-kompetittività ewlenija tal-prodotti tagħna. Fil-qosor, il-vantaġġi tagħna huma riflessi fi tliet aspetti:
-Trażmissjoni ta 'Fidelity Għoli: L-adozzjoni ta' lasers u fotodetectors ta 'linearità għolja-, flimkien ma' filtrazzjoni preċiża u kontroll tal-qligħ, il-firxa dinamika ħielsa -spurious tista 'tilħaq 100dBm/H2/3, timmassimizza ż-żamma tal-karatteristiċi oriġinali ta' sinjali RF analogi u tevita t-tfixkil;
Stabbiltà u Affidabbiltà: Mibnija-f'funzjonijiet ta 'kumpens tat-temperatura u kontroll awtomatiku tal-qligħ, li jadattaw għal firxa wiesgħa ta' temperatura u ambjenti kumplessi, li jappoġġaw trażmissjoni ta 'distanza twila-sa 20km mingħajr ripetituri, b'telf ta' inqas minn 0.4dB/km, li jissodisfaw ir-rekwiżiti ħarxa ta 'diversi xenarji bħall-industrija, il-komunikazzjoni u l-militar;
Adattabilità Flessibbli: Li tkopri firxa ta 'frekwenza ta' 5MHz sa 6GHz, tappoġġja fibra ottika ta 'modalità unika u teknoloġija WDM, u tipprovdi soluzzjonijiet personalizzati skont il-ħtiġijiet tal-klijenti, tadatta għal diversi xenarji ta' applikazzjoni bħal stazzjonijiet bażi 5G, teleskopji tar-radju, radju u televiżjoni, u radars.
Kemm jekk għandek bżonn issolvi l-problema tal-attenwazzjoni tat-trażmissjoni tas-sinjali RF fuq distanzi twal jew teħles mill-inkwiet tal-interferenza elettromanjetika, it-teknoloġija tas-sinjal analogu għal fibra ottika hija s-soluzzjoni ottima-u l-prodotti tagħna tas-sinjal RF għal fibra ottika huma soluzzjonijiet maturi li jimplimentaw dan il-prinċipju, li jgħinuk tikseb trasmissjoni tas-sinjali effiċjenti, stabbli u bi prezz baxx-.
Jekk il-proġett tiegħek qed jiffaċċja sfidi ta 'trażmissjoni tas-sinjali RF u trid tkun taf kif il-prodotti tagħna jistgħu jadattaw għall-bżonnijiet speċifiċi tiegħek, jekk jogħġbok ikkuntattjana biex tikseb soluzzjonijiet tekniċi dettaljati u parametri tal-prodott, u ejjew nużaw teknoloġija professjonali biex tiskorta t-trasmissjoni tas-sinjal tiegħek.
