Gwida Komprensiva għal Distanzi ta' Trażmissjoni tal-Modulu Ottiku tal-Modalità Waħda 10G 10G: Speċifikazzjonijiet Standard, Ħarsa Dettaljata lejn l-Għażla ta' 2km, u Suġġerimenti dwar l-Għażla biex Tevita n-nases
Fit-trażmissjoni tan-netwerk moderna, il-moduli ottiċi huma l-komponenti ewlenin li jgħaqqdu l-fibra ottika ma 'apparati tan-netwerk. 10G moduli ottiċi ta'-modalità waħda, b'vantaġġi bħal trażmissjoni mgħaġġla, kapaċità qawwija ta 'kontra l--interferenza, u telf baxx, jintużaw ħafna f'xenarji bħal netwerks tal-kampus u ċentri tad-dejta. Id-distanza tat-trażmissjoni hija l-indikatur ewlieni għall-għażla. Ħafna professjonisti ħafna drabi jħawdu l-ispeċifikazzjonijiet - pereżempju, x'inhuma d-distanzi standard, teżisti għażla ta '2km, u kif tqabbelhom ma' xenarji. Dan l-artikolu se jispjega l-għarfien ewlieni biex jgħin lil kulħadd jevita żbalji ta 'għażla.
I. Fehim Bażiku tal-Moduli Ottiċi tal-Modalità Unika 10G
Il-moduli ottiċi ta'-modalità waħda 10G jużaw b'mod predominanti l-pakkett SFP+, kompatibbli ma' apparati bħal swiċċijiet u servers, u għandhom jintużaw mal-fibra tal-modalità waħda ta' 9/125μm OS2-. Il-qalba tal-fibra b'modalità waħda-hija estremament irqiqa, li tippermetti biss passaġġ ta 'sinjal ottiku wieħed, li jirriżulta f'telf ħafna inqas meta mqabbel mal-fibra multimode. Dan huwa essenzjali biex jinkisbu distanzi ta' trażmissjoni ta'-kilometri.
Id-distanza tat-trażmissjoni tagħha hija affettwata minn erba 'fatturi ewlenin: wavelength ottiku, qawwa tat-trażmissjoni, sensittività tar-riċevitur, u telf ta' konnessjoni tal-fibra. 1310nm u 1550nm huma t-tul ta 'mewġ mainstream. L-ispeċifikazzjonijiet tal-industrija jsegwu l-istandards internazzjonali tal-IEEE, li jiffurmaw saffi ċari tad-distanza li jibbilanċjaw il-prestazzjoni u l-ispiża.
II. Speċifikazzjonijiet tad-Distanza tat-Trażmissjoni Standard Mainstream għal10G Moduli Ottiċi -Modalità Unika
Id-distanzi mainstream għal moduli ottiċi ta'-modalità waħda 10G fis-suq isegwu l-istandard IEEE 802.3ae. L-erba' speċifikazzjonijiet ewlenin – 10km, 20km, 40km, u 80km – ikopru x-xenarji komuni kollha. Il-karatteristiċi tagħhom huma kif ġej:
Speċifikazzjoni ta' 10km (10GBASE-LR): L-aktar Għażla Komuni u Cost-Effective
Din hija l-aktar speċifikazzjoni standard użata bl-aħjar prezz-proporzjon tal-prestazzjoni. Għandu distanza ta 'trażmissjoni ta' 10km, juża t-tul ta 'mewġ ta' 1310nm, u huwa adattat għal interkonnessjonijiet tal-bini ta 'kampus u kejbils ta' distanza qasira-sa-f'ċentri tad-dejta. Joffri kompatibilità qawwija u katina tal-provvista matura, li jagħmilha l-ewwel għażla għall-biċċa l-kbira tal-intrapriżi u l-linja bażi għal speċifikazzjonijiet ta'-distanza qasira.

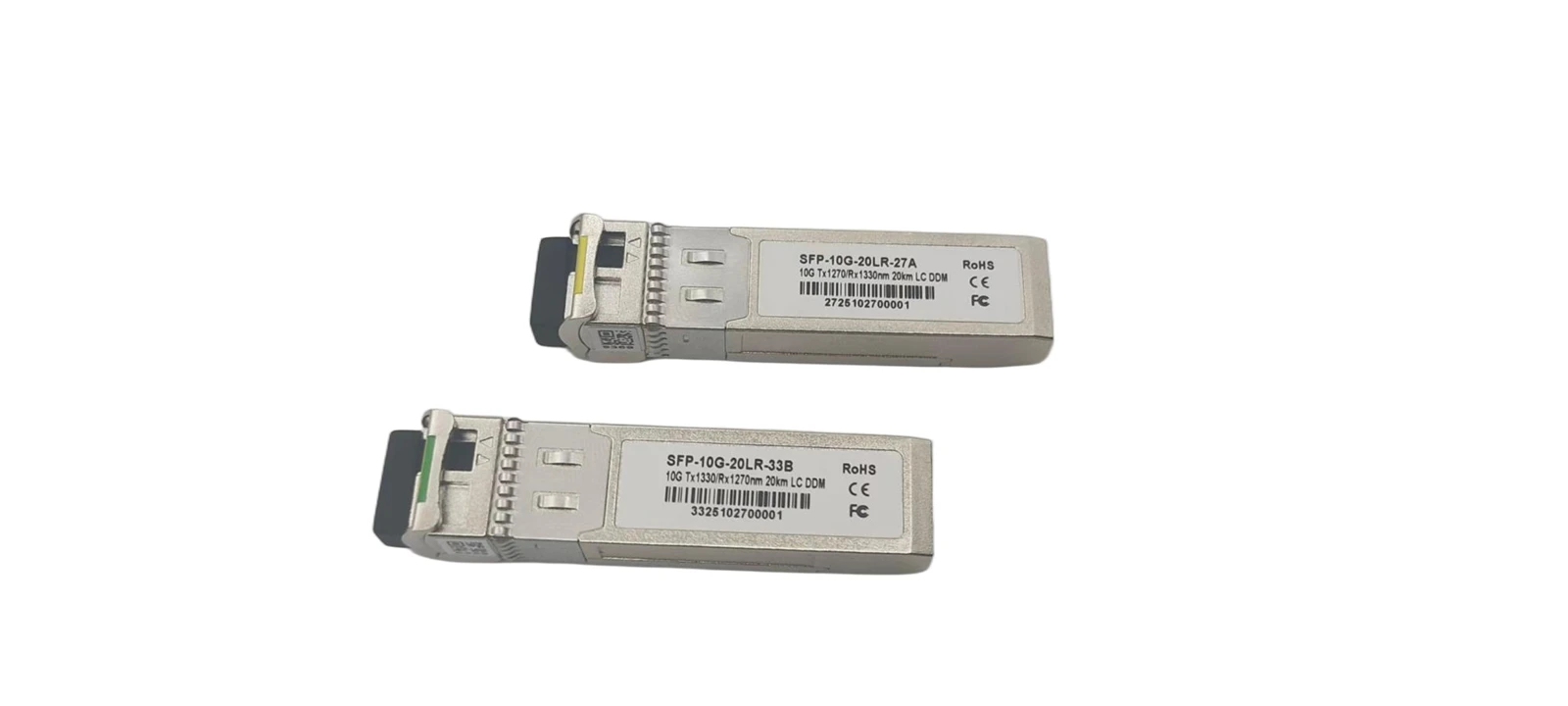

Speċifikazzjoni ta' 20km: Għażla ta' Transizzjoni ta' Distanza-Medju Mtejba
Dan mhuwiex standard bażi IEEE iżda verżjoni mtejba ta' 10GBASE-LR. Juża wkoll il-wavelength ta '1310nm, testendi d-distanza għal 20km billi jottimizza l-qawwa. Huwa jimla l-vojt bejn 10km u 40km, adattat għal saffi ta' aċċess għan-netwerk tal-metro u konnessjonijiet cross-kampus. Jista 'jinteropera ma' moduli ta '10km, li joffri flessibilità għolja.
Speċifikazzjoni ta' 40km (10GBASE-ER): Iż-Żiemel ta' Ħidma ta' Distanza Twila-Main
Din hija speċifikazzjoni standard ta' trażmissjoni twila-b'distanza ta' trażmissjoni ta' 40km. Juża l-wavelength ta '1550nm (li għandu telf aktar baxx), li jagħmilha adattata għal saffi tas-sinsla tan-netwerk tal-metro u interkonnessjonijiet trans-reġjonali. Tipikament ma teħtieġx tagħmir addizzjonali ta' amplifikazzjoni ottika, tiswa inqas minn moduli ta' 80km, u hija l-għażla primarja għat-trażmissjoni ta'-distanza twila.
Speċifikazzjoni ta' 80km (10GBASE-ZR): L-Għażla Standard Massimu ta' Distanza twila-
Din hija l-itwal speċifikazzjoni standard ta' distanza għal 10G single-mode, li toffri trasmissjoni ta' 80km. Juża l-wavelength ta '1550nm u għandu rekwiżiti ta' hardware għoljin ħafna. Huwa adattat għal xenarji speċjali bħal konnessjonijiet cross-belt jew backhaul ta' stazzjon bażi remot. L-ispejjeż huma għoljin, u l-konsum tal-enerġija huwa sinifikanti, għalhekk m'għandux jintgħażel bla bżonn għal xenarji ta 'rutina.
III. L-Ispeċifikazzjoni ta' 2km Spiss-Injorata: Għażla ta' Spiża-Effective għal Links ta' Modalità Qasira-Uniku
Ħafna nies jistaqsu jekk teżistix għażla ta' 2km għal 10G single-mode. It-tweġiba hija iva. Mhix parti mill-istandard bażi IEEE 802.3ae iżda hija bbażata fuq l-ispeċifikazzjoni 10GBASE-LRL fi ħdan l-istandard IEEE 802.3aq. Huwa komunement imsejjaħ il-modulu 10G SFP+ 2km single-mode, għażla ta'-valur għoli għal xenarji ta'-distanza qasira.
Dan il-modulu tipikament juża l-wavelength ta '1310nm u primarjament għandu interface LC duplex. Meta mqabbel ma 'moduli LR ta' 10km, għandu qawwa ta 'trażmissjoni aktar baxxa u rekwiżiti ta' sensittività rilassat, li jirriżulta fi tnaqqis fl-ispiża ta '10%-30%. Hija żżomm il-vantaġġi kontra l--interferenza tal-modalità waħda-, u timla l-vojt tad-distanza bejn 300m (multimode) u 10km (modalità waħda).
Ix-xenarji ta' applikazzjoni tiegħu jinkludu cross-cabling rack f'ċentri tad-dejta u interkonnessjonijiet tal-kampus ta'-distanza qasira. Meta mqabbel ma 'moduli multimode, jittrasmetti aktar u għandu reżistenza għall-interferenza aktar b'saħħitha. Meta mqabbel ma 'moduli ta' 10km, għandu spiża aktar baxxa u konsum ta 'enerġija. Moduli konformi ta '2km jistgħu interoperabbli ma' moduli ta '10km. Meta tixtri, ipprijoritizza prodotti ttikkettjati bħala 10GBASE-LRL biex tiżgura l-kompatibilità.
IV. Konsiderazzjonijiet Ewlenin għall-Għażla ta' Moduli Ottiċi ta' -Modalità Unika 10G
L-għażla trid tikkunsidra x-xenarju, l-ispiża, u l-kompatibilità b'mod komprensiv. Oqgħod attent għall-5 punti ewlenin li ġejjin:
Agħżel Distanza Ibbażata fuq il-Bżonnijiet, Evita "Itwal huwa Aħjar"
L-għażla bl-addoċċ ta' moduli ta'-distanza itwal iżid l-ispejjeż u jista' potenzjalment jikkawża tagħbija żejda tas-sinjal. Kejjel b'mod preċiż id-distanza, irriżerva marġni ta '10% -20% għal telf ta' rabta. Agħżel 2km LRL għal distanzi taħt 2km, 10km LR għal taħt 10km, 40km ER għal 20-40km, u ikkunsidra biss 80km ZR għal distanzi li jaqbżu l-40km.
Qabbel it-Tip tal-Fibra biex Tevita l-Inkompatibilità
Għandu jintuża mal-fibra OS2 single-mode. Evita strettament it-taħlit ma 'fibra multimode, peress li dan jikkawża żbalji ta' trażmissjoni. Waqt l-iskjerament, segwi l-prattiki standard tal-kejbils, timminimizza l-liwjiet u l-konnetturi tal-fibra, biex tnaqqas it-telf tal-konnessjoni.
Oqgħod Attenzjoni għall-Konformità Standard
Għall-ispeċifikazzjonijiet mainstream, ipprijoritizza prodotti li jikkonformaw mal-istandards IEEE, u tiżgura l-kompatibilità ma 'marki ta' tagħmir ewlieni. Evita moduli mhux-standard, off-marka biex tnaqqas problemi ta' manutenzjoni futuri.
Iżen l-ispiża u l-prestazzjoni
Inqas minn jew ugwali għal 300m: Ipprijoritizza moduli multimodali 10G SR (kost aktar baxx).
300m-2km (bi tħassib dwar l-interferenza): Agħżel 2km LRL.
Fi żmien 10km: Agħżel 10km LR.
Distanzi twal: Agħżel 40km ER jew 80km ZR kif meħtieġ.
Xenarji industrijali: Agħżel mudelli ta 'temperatura estiża.
Xenarji ta 'ġewwa: Agħżel grad kummerċjali.
Tiżgura t-Tqabbil tal-Qawwa Ottika Proper
Meta interkonnessjoni moduli ta 'speċifikazzjonijiet differenti, iċċekkja l-qawwa ottika bil-quddiem. Jekk il-qawwa hija għolja wisq, żid attenwatur biex tiżgura li l-qawwa riċevuta tkun fil-medda ta 'sensittività tar-riċevitur, u tiggarantixxi trasmissjoni ta' pakkett mingħajr telf.
V. Konklużjoni: L-adegwatezza hija Ewlenija
L-erba 'speċifikazzjonijiet mainstream għalModuli ottiċi ta'-modalità waħda 10G– 10km, 20km, 40km, u 80km – ikopru l-maġġoranza l-kbira tax-xenarji, bit-2km LRL jimla d-distakk ta'-distanza qasira. Il-prinċipju ewlieni tal-għażla huwa li tqabbel ix-xenarju, tallinja d-distanza, u tibbilanċja l-ispiża. Ir-rifjut tal-kunċett żbaljat li "distanza itwal hija aħjar" hija kruċjali biex jintgħażel il-modulu t-tajjeb, tiġi żgurata l-istabbiltà tan-netwerk, u jiġu kkontrollati l-ispejjeż.
