Deskrizzjoni

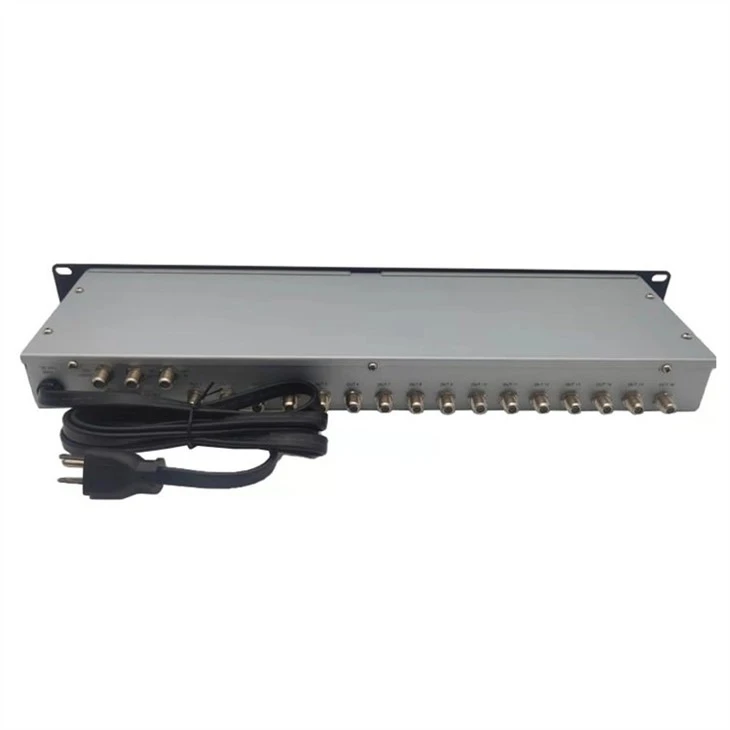

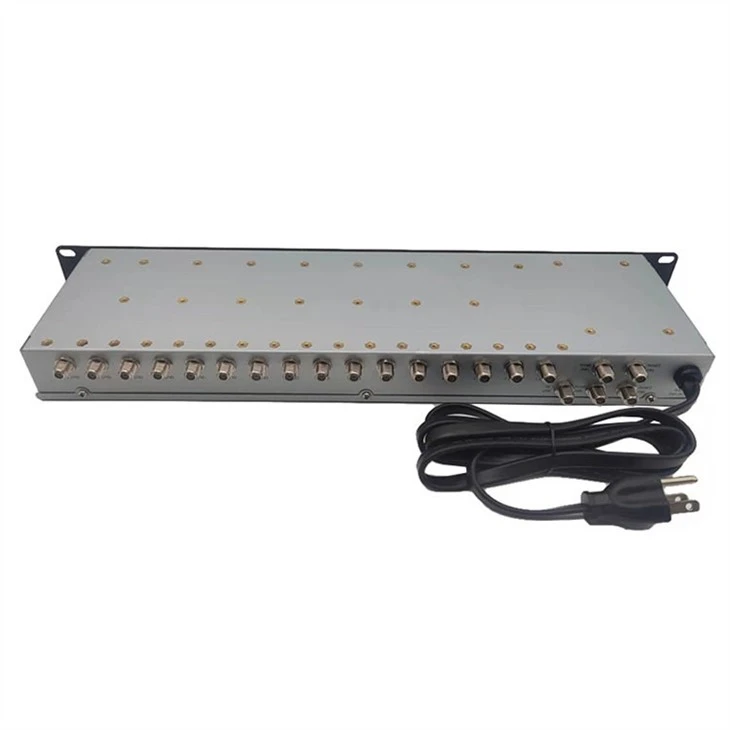

L-MSR-516 mmuntat fuq rack huwa kompatibbli ma 'DIRECTV fażi tliet sistemi ta' akkoljenza dixx billi jippermetti 4 inputs LNB u antenna 1 u jipprovdi 16 output . 5X16 Rack Mounted Satellite Multiswitch.

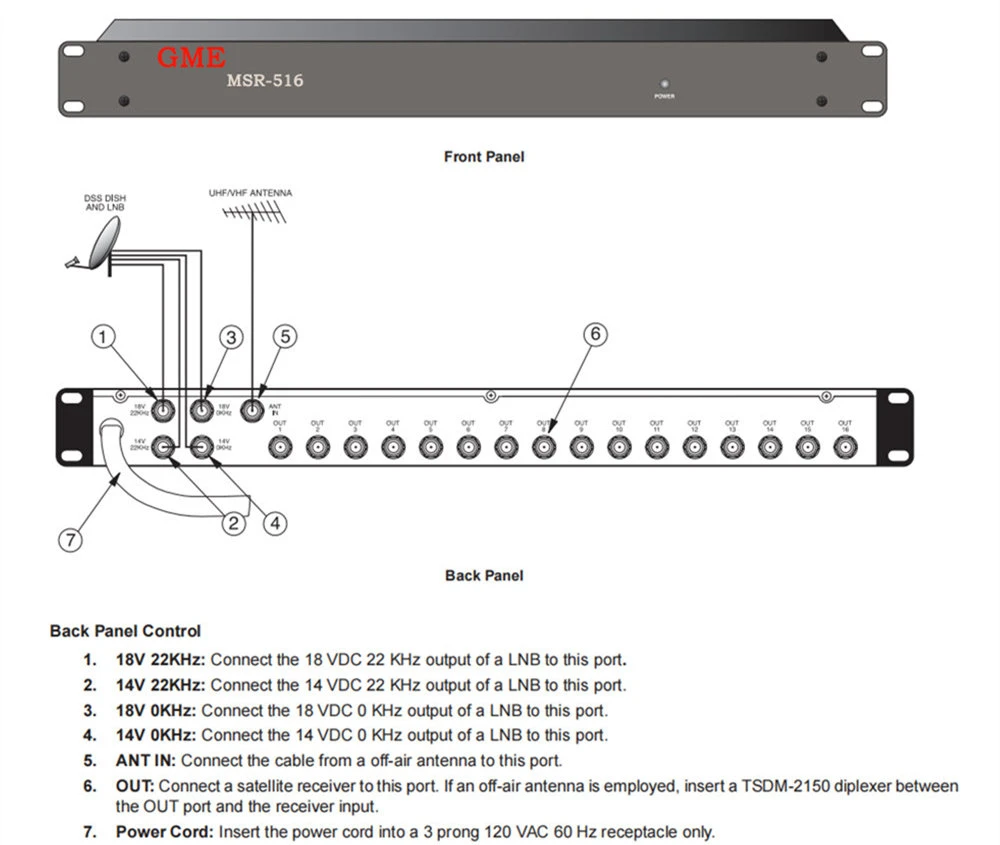

- Disinn ta 'interface sempliċi ta' 5 input jipprovdi 4 inputs ta 'polarità tas-satellita flimkien ma' antenna ta 'l-arja 1 off u 16-il output, għal installazzjoni ta' malajr.
- 5X16 Rack Mounted Satellite Multiswitch Medda ta 'frekwenza wiesgħa 40 ~ 2150MHz.
- Kompatibbli ma 'DIRECTV Fażi III u sistemi oħra ta' akkoljenza li jutilizzaw 22kHz tone switching PIN diode matriċi tnaqqas il-ħin tat-trasferiment tal-polarità u l-artifacts diġitali, li tipprovdi kwalità ta 'stampa konsistenti.
- 14 jew 18 DC volt u tone ta '22kHz huma pprovduti biex iħaddmu l-LNB u jmexxu swiċċjar intern Amplifikatur mibni-jikkumpensa għal telf ta' inserzjoni, tnaqqas il-ħtieġa ta 'amplifikazzjoni esterna.
Speċifikazzjoni
|
Post ta 'Oriġini: Guangdong, iċ-Ċina |
|||
|
Numru tal-Mudell: GDMS-003-2 (MSR-516) |
|||
|
OĠĠETT |
TIPIKA |
LIMITU QC |
KUNDIZZJONIJIET TAT-TEST |
|
FREQ. FIRXA |
|
|
|
|
ANT IN |
|
|
54 ~ 806 MHz |
|
SAT IN |
|
|
950 ~ 2150 MHz |
|
BARRA |
|
|
54 ~ 2150 MHz |
|
TELF TA' INSERZZJONI / (ANT IN) |
0 dB |
-1.5 dB Max. |
54 ~ 550MHz |
|
0 dB |
-2.5 dB Max. |
551 ~ 806MHz |
|
|
QIBDA (SAT IN) |
4dB |
2 dB Min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB Min |
1751 ~ 2150 MHz |
|
|
Iżolament |
|
|
|
|
POLARIZZAZZJONI TRASPROBATA |
- 30 dB |
- 25 dB Min. |
950 ~ 2150 MHz |
|
BARRA GĦAL BARRA |
- 15 dB |
- 14 dB Min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB Min. |
950 ~ 2150 MHz |
|
|
SAT IN TO SAT IN |
- 40 dB |
- 35 dB Min. |
950 ~ 2150 MHz |
|
STOP BAND ATTENWATION |
2 0 dB |
15 dB Min |
ANT PORT @ AT 950 MHz |
|
|
2 0 dB |
15 dB Min |
SAT PORT @ AT 806 MHz |
|
TELF TA 'RITORN |
|
|
|
|
INPUT/ĦRUĠ |
- 6 dB |
- 5dB Min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB Min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB Min |
1451 ~ 2150 MHz |
|
|
KAPAĊITÀ TA' DĦUL |
|
|
|
|
(1dB KOMPRESSJONI) |
|
|
|
|
ANT IN |
108 dBuV |
106 dBuV Min |
AT 67.25 MHz INPUT |
|
SAT IN |
110 dBuV |
108 dBuV Min |
AT 950 MHz INPUT |
|
LHCP/RHCP PUNT TA' BIDLA |
|
14.0 ~ 15.0VDC |
|
|
MULTI-SW 22KHz PUNT TA' BIDLA |
|
150~300Vp-p |
Sinjal tat-Test tal-Mewġ Kwadru |
|
|
|
|
Ebda Mekkanika |
|
ĦRUĠ 22KHz SINGNAL |
|
|
|
|
FREQ TAL-KARATTER. |
|
22±4KHz |
|
|
AMPLITUDJU |
|
650±250mVp-p |
|
|
BIAS TAL-VOLTAĠĠ/KURRENTI |
|
|
|
|
vultaġġ FISS LNB BIAS |
|
|
|
|
13V/0KHz PORT 13V/22KHz |
|
12.8 ~ 13.5VDC |
0 ~ 300mA |
|
18V/0KHz 18V/22KHz PORT |
|
17.9 ~ 18.9VDC |
0 ~ 450mA |
|
INPUT TAL-QAWWA |
|
120VAC ± 10% 60Hz |
|
|
KONNETTUR |
|
Tip "F" Mara |
IL-PORTIJIET KOLLHA |
|
IMPEDENZA |
|
75Ohm |
IL-PORTIJIET KOLLHA |
