Deskrizzjoni
54 sa 2150 MHz DBS, OTA, amplifikatur li jaħdem bil-linja CATV b'gwadann 'il quddiem ta' 14 dB u ritorn passiv sub band.
SITWAZZJONI
Is-sinjali DBS u CATV jew Over The Air huma meħtieġa f'postijiet multipli konnessi permezz ta 'kejbil coax.
SOLUZZJONI

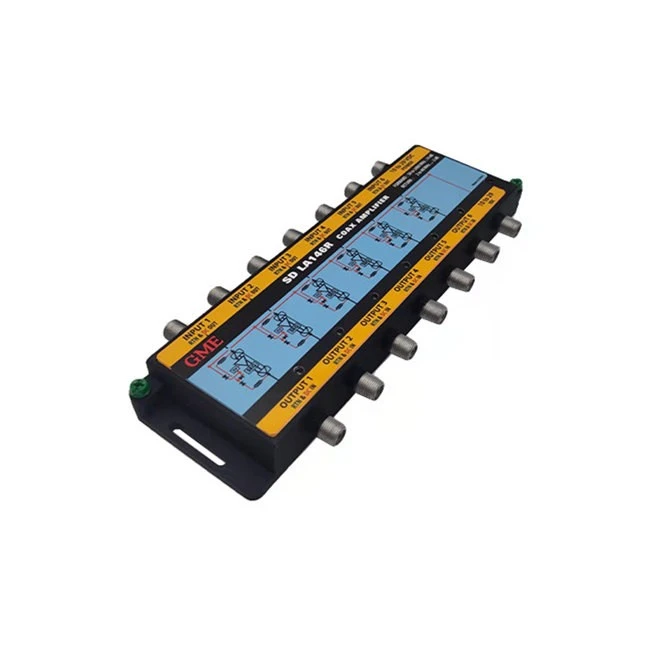

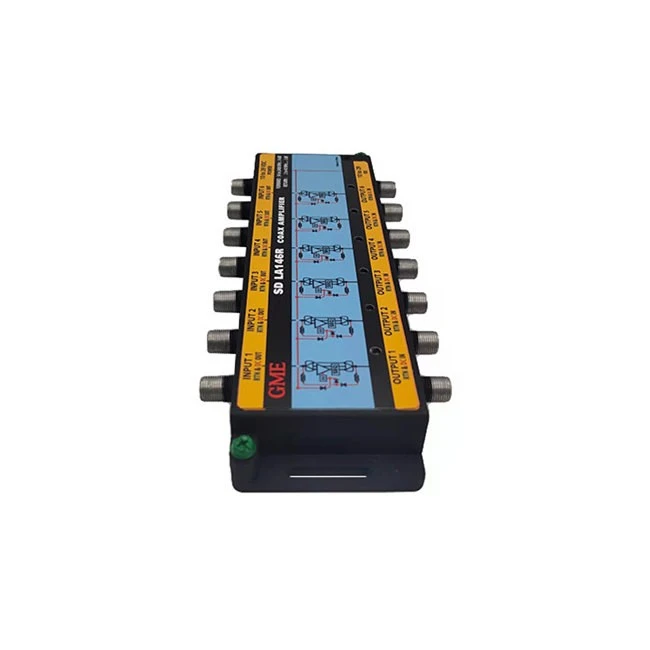

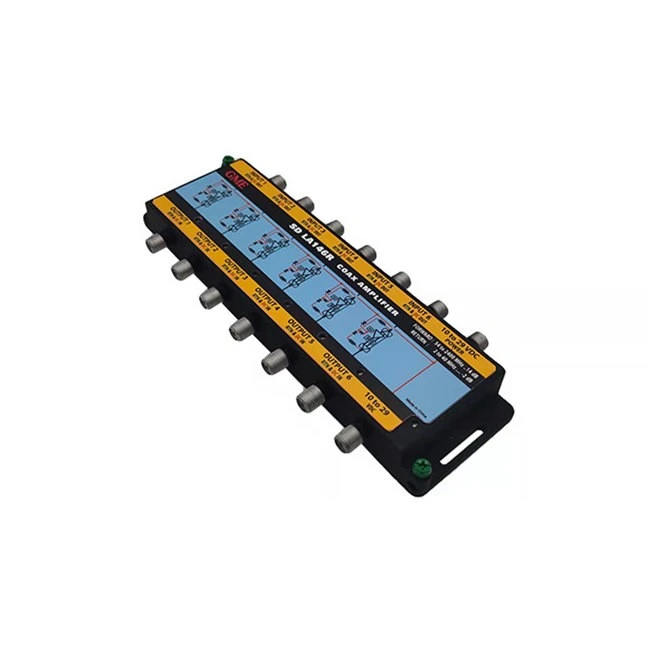

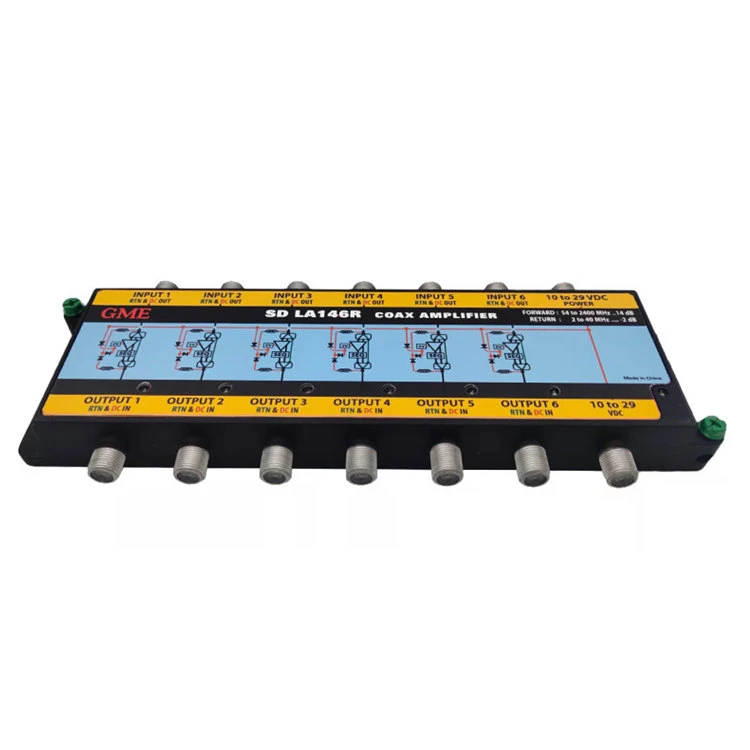

Mudell LA146R 6 Input Coax Amplifier Bil-Passaġġ tar-Ritorn jista 'jkun linja coax powered minn kull konnettur output RF. Mudell LA146R-T jinkludi provvista ta 'enerġija esterna għall-enerġija diretta. Karatteristika tal-konservazzjoni tal-enerġija tippermetti lill-amplifikatur jaħdem b'mod effiċjenti f'12 sa 29 volt.
Speċifikazzjoni
|
Post ta 'Oriġini: Guangdong, iċ-Ċina |
|||||
|
Numru tal-Mudell: GDAMP-038 (LA146R) |
|||||
|
Oġġett |
Min |
Tip |
Max |
Unità |
Kundizzjoni |
|
Numru ta' inputs |
|
6 |
|
|
SAT 1 Sas-SAT 6 |
|
Numru ta' outputs |
|
6 |
|
|
OUT 1 Permezz OUT 6 |
|
Medda tal-Frekwenzi tad-Dħul |
250 |
|
2150 |
MHz |
|
|
Gwadan f'2150 |
13 |
|
15 |
dB |
|
|
Inklinazzjoni 250 sa 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Impedenza nominali |
|
75 |
|
Ω |
|
|
Telf tar-ritorn (Input u output) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Iżolament |
30 |
|
|
dB |
B'sinjal applikat għal kwalunkwe input u l-output bħala referenza; l-iżolament imkejjel fuq l-outputs l-oħra kollha se jkun akbar minn |
|
QAWWA |
|
|
|
|
|
|
Provvisti tal-enerġija |
|
|
|
|
Żewġ provvisti ta '20 Volt 1 A |
|
Vultaġġ applikat għall-konnetturi tal-ħruġ |
10 |
|
28 |
Vdc |
Kull amplifikatur individwali se jopera skont l-ispeċifikazzjoni meta l-vultaġġ jiġi applikat għal kull konnettur tal-output tal-amplifikaturi u jkun |
|
Vultaġġ fil-konnetturi tad-dħul |
10 |
|
28 |
Vdc |
Kull amplifikatur individwali se jopera għal kull speċifikazzjoni meta l-vultaġġ jiġi applikat għall-konnettur tad-dħul. Il-vultaġġ mhux se jidher |
|
20 Volts applikati għall-port DC LNB |
|
20 |
|
|
Dan il-vultaġġ se jħaddem is-sitt amplifikaturi kollha u l-20 volt se jkunu preżenti fil-konnettur tad-dħul ta 'kull amplifikatur. Ebda vultaġġ |
|
20 Volts applikati għall-port DC AMP |
|
|
|
|
Dan il-vultaġġ se jħaddem is-sitt amplifikaturi kollha. L-ebda vultaġġ mhu se jkun preżenti fuq id-dħul jew il-ħruġ tal-amplifikaturi |
|
20 Volt applikat għall-port DC LNB |
|
20 |
|
Vdc |
20 Volts applikati għall-port DCLNB se jgħaddu mill-port DC |
|
DC AMP port għal DC port kurrenti |
1.5 |
|
|
A |
|
|
L-ogħla Vultaġġ Applikat |
|
|
28 |
Vdc |
Għandu jgħix meta jiġi applikat għal xi portijiet jew kollha għal Inqas minn jew ugwali għal 24 siegħa. |
|
Medda ta' Pass kurrenti DC |
0 |
|
1.5 |
A |
|
|
Reżistenza DC |
|
|
0.2 |
Ohms |
Ma japplikax għall-cable |
|
Waqgħa tal-Vultaġġ DC |
|
|
0.4 |
Vdc |
Ma japplikax għall-cable |
|
DiSEq |
|
|
|
|
|
|
Medda ta' Frekwenzi DiSEqC |
17.6 |
22 |
26.4 |
kHz |
Għandu jgħaddi mingħajr degradazzjoni jew distorsjonijiet. |
|
Irreferi għall-Eutelsat DiSEqC 2.0 Spec. |
|||||
|
Impedenza tal-Apparat DiSEqC |
1000 |
|
|
Ω |
L-impedenza li l-apparat jippreżenta fir-rigward tal-art. Madwar il-Medda ta' Frekwenzi DiSEqC |
|
DiSEqC Permezz ta 'Impedenza |
|
|
1 |
Ω |
L-impedenza li l-apparat għandu fil-pass through path. Madwar il-Medda ta' Frekwenzi DiSEqC. |
|
Kliem ta' Kontroll ETC għal 13/18 Qlib |
|
|
|
|
Għandu jgħaddi mingħajr degradazzjoni jew distorsjonijiet. Il-preżenza tagħhom m'għandhiex taffettwa l-prestazzjoni RF. |
|
Irreferi l-EchoStar 13/18 Switch Box Function Spec. |
|||||
FAQ
Q: Tista 'tipproduċi l-ordni bil-marka tal-klijent?
A: Iva, ovvjament. Servizz OEM & ODM huwa pprovdut bil-qalb.
Q: Kif tikkontrolla l-kwalità tal-prodott?
A: Kwalità l-ewwel. Il-prodotti kollha magħżula tagħna jgħaddu minn testijiet standardizzati qabel l-ippakkjar u t-tbaħħir.
Q: Kif tibgħat il-merkanzija?
A: Normalment nittrasportaw bil-baħar jew bl-ajru.
Q: X'inhu s-suq ewlieni tiegħek?
A: L-Ewropa, l-Amerika ta 'Fuq, l-Amerika t'Isfel, il-Lvant Nofsani, u eċċ.
Hot Tags: 6 input coax amplifier bil-passaġġ tar-ritorn, iċ-Ċina 6 input coax amplifier bil-mogħdija tar-ritorn manifatturi, fornituri, fabbrika
